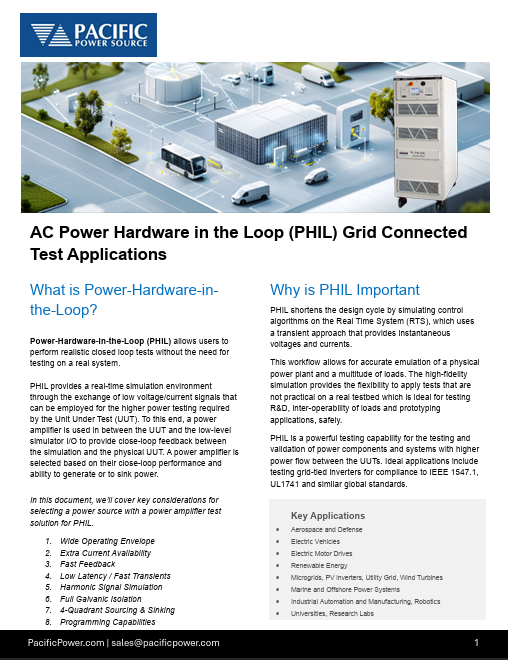

ループ内のパワーハードウェアを使用したテスト

ループ内のパワーハードウェアとは？

PHIL（Power-Hardware-in-the-Loop）により、ユーザは実システム上で試験を行うことなく、現実的な閉ループ試験を行うことができます。PHILは、被試験ユニット（UUT）が必要とする大電力試験に使用できる低電圧/電流信号の交換を通じて、リアルタイムのシミュレーション環境を提供します。この目的のため、UUTと低レベルシミュレータI/Oの間にパワーアンプを使用し、シミュレーションと物理的UUTの間にクローズループフィードバックを提供します。パワーアンプは、クローズループ性能と、電力を生成またはシンクする能力に基づいて選択されます。

なぜPHILがテストにとって重要なのか？

PHILは、リアルタイム・システム（RTS）で制御アルゴリズムをシミュレートすることで、設計サイクルを短縮します。RTSは、瞬時の電圧と電流を提供する過渡的なアプローチを採用しています。

このワークフローでは、物理的な発電所と多数の負荷を正確にエミュレートすることができます。忠実度の高いシミュレーションにより、実際のテストベッドでは実用的でないテストを柔軟に適用することができ、研究開発、負荷の相互運用性、プロトタイピング・アプリケーションを安全にテストするのに理想的です。

PHILは、被試験機器間の電力フローが大きい電力部品やシステムの試験と検証のための強力な試験機能です。理想的なアプリケーションには、IEEE 1547.1、UL1741、および同様のグローバル規格に準拠した系統連系インバータの試験が含まれます。
