Essais de conformité CEM aux normes IEC 61000

Testez la conformité CEM aux normes CEI avec des solutions de test d'harmoniques, de scintillement et d'immunité aux lignes électriques.

En savoir plus

Solutions de test des harmoniques et du flicker

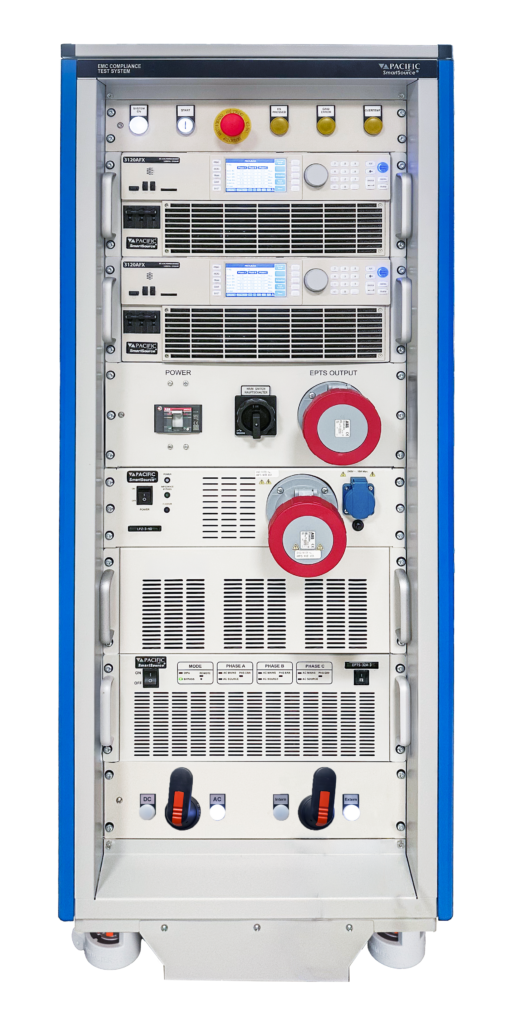

PPS-SmartTS-3-32A-2x3120AFX-EPTS32A - avec interrupteur - Conformité CEM

Garantir la conformité des produits raccordés au réseau avec les normes relatives aux harmoniques et flickers

Dans le paysage électrique actuel, qui évolue rapidement, il est essentiel de s'assurer que les produits connectés au réseau sont conformes aux normes internationales de compatibilité électromagnétique (CEM). Chez Pacific Power Source, nous proposons des systèmes avancés de test de conformité aux émissions des lignes électriques CEM, conçus pour répondre aux exigences rigoureuses des tests de conformité aux harmoniques et au papillotement.

Le système de test des harmoniques, du scintillement et de l'immunité SmartTS-HFI est une plateforme de conformité CEM entièrement intégrée qui simplifie et accélère les essais d'émissions et d'immunité aux perturbations sur les lignes électriques conformément à la norme CEI 61000. Conçu à la fois pour les essais de pré-conformité et de conformité complète, le SmartTS-HFI combine des fonctions de mesure des harmoniques et du scintillement conformes aux normes CEI, des sources d'alimentation CA/CC hautes performances, des réseaux d'impédance de scintillement et un logiciel de test automatisé au sein d'une solution clé en main. Il en résulte une certification plus rapide, une meilleure répétabilité, un coût total de possession réduit et un débit de laboratoire accru.

Les systèmes SmartTS-HFI sont conçus pour permettre des essais précis et fiables sur une large gamme d'appareils raccordés au réseau, notamment les systèmes d'énergie renouvelable, les appareils électroménagers, les équipements industriels, etc. Ces systèmes sont indispensables aux fabricants, aux laboratoires d'essais et aux organismes de certification qui souhaitent s'assurer que leurs produits sont conformes aux dernières normes CEM. Ils permettent de simuler avec précision les harmoniques et le scintillement afin de garantir la conformité électromagnétique et la sécurité.

Les domaines d'application comprennent

  • Systèmes d'énergie renouvelable: Tester les onduleurs photovoltaïques, les éoliennes et d'autres sources d'énergie renouvelable pour vérifier la conformité à la CEM.
  • Appareils ménagers: Veiller à ce que les appareils électroniques et électroménagers soient conformes aux normes strictes en matière de CEM.
  • Équipement industriel: Évaluer les machines et équipements industriels en ce qui concerne les émissions d'harmoniques et de flicker.
  • Véhicules électriques: Tester les systèmes de recharge des véhicules électriques et leurs composants pour vérifier la conformité au réseau.
Télécharger la fiche technique du SmartTS-HFI

Une plateforme unique pour les essais de conformité partielle ou totale en matière d'harmoniques, de scintillement et d'immunité électromagnétique (EMC)

Les normes CEI devenant de plus en plus exigeantes, les fabricants et les laboratoires de conformité sont soumis à une pression croissante pour valider les performances en matière d'harmoniques, de scintillement et d'immunité dans des conditions d'exploitation réalistes, sans retarder la mise sur le marché des produits.

SmartTS-HFI répond à ces défis en proposant une plateforme matérielle et logicielle synchronisée qui élimine la complexité liée à l'intégration de plusieurs instruments, tout en garantissant des résultats précis, reproductibles et prêts à être soumis à un audit.

SmartTS-HFI allie des mesures de haute précision à une exécution automatisée au sein d'une plateforme intégrée, offrant ainsi une valeur ajoutée immédiate. Les clients peuvent réaliser plus rapidement des essais de conformité à la norme CEI 61000, précis et reproductibles, tout en réduisant la complexité de la configuration et en améliorant l'efficacité globale du laboratoire.

Test de conformité CEM

La directive CEM s'applique dans l'ensemble des 27 États membres de l'Union européenne (UE) et concerne tous les produits électroniques ou électriques susceptibles de provoquer des perturbations électromagnétiques (EMI) ou d'en subir les effets. Les fabricants des secteurs de l'électronique et de l'électricité doivent s'assurer que leurs produits sont conformes aux exigences requises pour apposer le marquage CE.

Afin de vérifier la conformité à ces directives, la Commission électrotechnique internationale a publié un certain nombre de normes harmonisées qui décrivent les méthodes d’essai, les niveaux d’essai et les critères de conformité ou de non-conformité. Cela inclut à la fois les émissions sur les lignes électriques selon les normes CEI 61000-3-nn et l’immunité aux perturbations sur les lignes électriques selon les normes CEI 61000-4-nn. Les normes relatives aux émissions sur les lignes électriques sont communément appelées « harmoniques et scintillement » et s’appliquent aux produits monophasés et triphasés consommant jusqu’à 75 A par phase.

Test des harmoniques et du papillotement

Normes de conformité CEI relatives aux harmoniques CEM, au scintillement et aux essais d'immunité

Pacific Power Source propose une large gamme de solutions de test d'émissions AC conformes à la norme IEC 61000-3 ainsi que des séquences de test d'immunité AC (et DC) préprogrammées selon IEC 61000-4 AC. Les normes d'essai CEI suivantes sont prises en charge dans le tableau ci-dessous.

NORME CEI Description VERSION SUPPORTÉE ED. AC Source Test Seq. P/N Logiciel GUI de la série ECTS2
IEC 61000-3-2 Limites des émissions de courant harmonique (courant d'entrée de l'équipement ≤16 A par phase) IEC 61000-3-2:2018+AMD1:2020 CSV 5.1 Inclus
IEC 61000-3-3 Limitation des variations de tension, des fluctuations de tension et du papillotement ≤ 16 A par phase IEC 61000-3-3:2013/AMD2:2021 3.2 Inclus
IEC 61000-3-11 Limitation des variations de tension, des fluctuations de tension et du papillotement ≤ 75 A et sous réserve d'une connexion conditionnelle. IEC 61000-3-11:2017 RLV 2.0 Inclus
IEC 61000-3-12 Limites pour les courants harmoniques produits par les équipements raccordés aux réseaux publics à basse tension >16 A et ≤ 75 A par phase IEC 61000-3-12:2011 2.0 Inclus
IEC 60725 Impédance de scintillement CEI pour utilisation avec les sources d'alimentation CA de la série AMX IEC TR 60725:2012 3.0 Inclus
IEC61000-4-11 * Testing and measurement techniques-Voltage dips, short interruptions and voltage variations immunity tests (AC,<16A) IEC 61000-4-11:2020 RLV 3.0 149117 Option EPTS
IEC61000-4-13 Techniques d'essai et de mesure - Harmoniques et inter-harmoniques, y compris la signalisation du réseau au niveau du port d'alimentation en courant alternatif, tests d'immunité aux basses fréquences IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV 1.2 149123 Option Ects_413Gui
IEC61000-4-14 Techniques d'essai et de mesure-Test d'immunité aux fluctuations de tension IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV 1.2 149120 Ects_4xxGui inclus
IEC61000-4-17 Techniques de test et de mesure-Test d'immunité à l'ondulation sur le port d'alimentation en courant continu. (Nécessite la série AFX) IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV 1.2 149131 Ects_4xxGui inclus
IEC61000-4-27* Techniques d'essai et de mesure - Déséquilibre, essai d'immunité pour les équipements dont le courant d'entrée ne dépasse pas 16 A par phase IEC 61000-4-27:2000+AMD1:2009 CSV 1.1 149121 Ects_4xxGui inclus
IEC61000-4-28 Techniques d'essai et de mesure-Variation de la fréquence d'alimentation, essai d'immunité pour les équipements dont le courant d'entrée ne dépasse pas 16 A par phase IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV 1.2 149119 Ects_4xxGui inclus
IEC61000-4-29p Techniques de test et de mesure - Tests d'immunité des ports d'alimentation en courant continu pour les creux de tension, les interruptions brèves et les variations de tension (pré-conformité uniquement. Nécessite les séries AFX ou AZX) IEC 61000-4-29:2000 1.0 149129 Option EPTS
IEC61000-4-34 * Techniques d'essai et de mesure - Essais d'immunité aux creux de tension, aux coupures brèves et aux variations de tension pour les appareils dont le courant de secteur est supérieur à 16 A par phase IEC 61000-4-34:2005+AMD1:2009 CSV 1.1 149118 Option EPTS
* Pour une conformité totale avec les temps de montée et de descente des générateurs, l'option EPTS est nécessaire.
Tests CEM

Solutions de test d'immunité aux lignes électriques

Pacific Power Source a une longue expérience dans la fourniture de solutions de test d'harmonique, de scintillement et d'immunité aux lignes électriques. Avec une large base installée de sources d'alimentation AC de précision dans des comptes commerciaux et militaires, nous offrons un large éventail de solutions logicielles et matérielles qui aident nos clients à se conformer aux exigences réglementaires des produits.

Plus récemment, Pacific Power a mis au point une gamme clé en main de systèmes de test d'immunité et d'émissions de lignes électriques conformes à la norme IEC. Ces systèmes de test d'harmoniques et de scintillement sont appelés ECTS2 pour "EMC Compliance Test Systems, generation 2" (systèmes de test de conformité CEM, génération 2). Les systèmes ECTS2 sont disponibles dans une gamme de niveaux de puissance et de configurations de phase de sortie et sont tous basés sur les sources d'alimentation programmables AC et AC+DC de Pacific Power et sur nos modules de mesure des harmoniques et du papillotement et d'impédance de référence du papillotement. Pour plus de détails, visitez la page produit de la série ECTS2.

Test de conformité de l'immunité aux lignes électriques selon la norme CEI

La directive CEM est l'une des directives de la "nouvelle approche" et s'applique aux 27 États membres de l'Union européenne (UE). Elle s'applique à tous les produits électroniques ou électriques susceptibles de provoquer ou d'être perturbés par des interférences électromagnétiques (IEM). Par conséquent, un grand nombre de fabricants des secteurs électronique et électrique doivent s'assurer que leurs produits sont conformes aux exigences de la directive et être en mesure de le démontrer afin d'apposer la marque CE.
Pour vérifier la conformité à ces directives, la Commission électrotechnique internationale a publié un certain nombre de normes harmonisées qui décrivent les méthodes d'essai, les niveaux d'essai et les critères de réussite ou d'échec. Il s'agit notamment de l'immunité aux lignes électriques selon les normes IEC 61000-4-nn.
Les normes d'essai d'immunité aux lignes électriques couvrent l'immunité aux anomalies courantes des lignes électriques à courant alternatif qui sont connues pour se produire sur le réseau public de basse tension (BT). Ces normes d'immunité par conduction sont numérotées IEC 61000-4-nn. La CEI est l'une des trois organisations sœurs mondiales (CEI, ISO, UIT) qui élaborent des normes internationales pour le monde entier.
Cette page fournit une vue d'ensemble des solutions logicielles de test d'immunité CEM proposées par Pacific Power Source pour contrôler plusieurs séries de modèles de systèmes de test CEM programmables Power Source et ECTS2 afin d'effectuer ces tests d'immunité. Ces solutions logicielles dédiées aux tests CEM offrent un fonctionnement utilisateur spécifique à l'application et des rapports de test conformes aux normes CEM pour documenter la conformité du produit.
Pacific Power Source propose une gamme étendue de programmes d'interface utilisateur graphique pour les tests d'immunité CEI 61000-4 AC (et DC) sous Windows 10. Plus précisément, les trois programmes suivants - Epts_Gui, Ects_413Gui et Ects_4xxGui - prennent en charge les normes d'essai CEI énumérées ci-dessous :
Tests d'émission et d'immunité des lignes électriques
NORME CEI DESCRIPTION VERSION SUPPORTÉE ED. Série ECTS2
IEC61000-4-11 * Testing and measurement techniques-Voltage dips, short interruptions and voltage variations immunity tests (AC,<16A) IEC 61000-4-11:2020 RLV 3.0 Option EPTS
IEC61000-4-13 Techniques d'essai et de mesure - Harmoniques et inter-harmoniques, y compris la signalisation du réseau au niveau du port d'alimentation en courant alternatif, tests d'immunité aux basses fréquences IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV 1.2 Option Ects_413Gui
IEC61000-4-14 Techniques d'essai et de mesure-Test d'immunité aux fluctuations de tension IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV 1.2 Ects_4xxGui inclus
IEC61000-4-17 Techniques de test et de mesure-Test d'immunité à l'ondulation sur le port d'alimentation en courant continu. (Nécessite la série AFX) IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV 1.2 Ects_4xxGui inclus
IEC61000-4-27* Techniques d'essai et de mesure - Déséquilibre, essai d'immunité pour les équipements dont le courant d'entrée ne dépasse pas 16 A par phase IEC 61000-4-27:2000+AMD1:2009 CSV 1.1 Ects_4xxGui Include
IEC61000-4-28 Techniques d'essai et de mesure-Variation de la fréquence d'alimentation, essai d'immunité pour les équipements dont le courant d'entrée ne dépasse pas 16 A par phase IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV 1.2 Ects_4xxGui inclus
IEC61000-4-29p Techniques de test et de mesure - Tests d'immunité des ports d'alimentation en courant continu pour les creux de tension, les interruptions brèves et les variations de tension (pré-conformité uniquement. Nécessite les séries AFX ou AZX) IEC 61000-4-29:2000 1.0 Epsts_Gui SW
IEC61000-4-34 * Techniques d'essai et de mesure - Essais d'immunité aux creux de tension, aux coupures brèves et aux variations de tension pour les appareils dont le courant de secteur est supérieur à 16 A par phase IEC 61000-4-34:2005+AMD1:2009 CSV 1.1 Option EPTS
* Pour une conformité totale avec les temps de montée et de descente des générateurs, l'option EPTS est nécessaire.

IEC61000-4-11, IEC61000-4-27 &AMP; IEC61000-4-34

Ces trois normes d'essai d'immunité de la CEI couvrent les creux de tension, les interruptions et les variations ainsi que les essais d'immunité au déséquilibre de tension. L'unité EPTS (Electronic Power Transfer Switch) et le logiciel de contrôle EpstGui inclus sont utilisés pour mettre en œuvre tous les tests de ces normes. Cela permet de s'assurer que les temps de montée et de descente requis pour les chutes de tension sont respectés comme il se doit pour les tests de conformité complets.
Le logiciel de commande EptsGui saisit toutes les informations relatives à l'EUT et permet à l'opérateur de sélectionner la norme d'essai et la classe d'essai de l'EUT souhaitées, puis d'effectuer les essais d'immunité à la tension requis. Une fois l'essai terminé, un rapport d'essai détaillé comprenant toutes les informations requises sur l'EUT et les essais appliqués est généré à des fins de documentation.
Télécharger la série EPTS

IEC61000-4-13

La norme d'essai d'immunité IEC61000-4-13 couvre les tensions harmoniques et intergamétiques et leur effet potentiel sur un EUT. Le logiciel Ects_413Gui est inclus avec l'option IEC413 "C" sur les sources d'alimentation programmables des séries AFX, AZX et LMX.
Le logiciel de contrôle Ects_413Gui saisit toutes les informations relatives à l'EUT et permet à l'opérateur de sélectionner les essais IEC 413 requis qui font partie de la norme de toutes les classes d'essai supportées par l'EUT, puis d'effectuer les essais d'immunité à la tension requis. Une fois terminé, un rapport d'essai détaillé incorporant toutes les informations requises sur l'EUT et les essais appliqués est généré à des fins de documentation.
Logiciel de conformité CEM
Télécharger la fiche technique de l'option de test IEC61000-4-13

IEC61000-4-14, IEC61000-4-17, IEC61000-4-27p & IEC61000-4-28

Le logiciel de test d'immunité IEC61000-4xx (Ecst_4xxGui) prend en charge quatre tests d'immunité IEC61000-4 différents. Le logiciel Ects_4xxGui est compatible avec les sources d'alimentation programmables des séries AFX, AZX et LMX. Notez que le test IEC61000-4-17 est un test DC et n'est pas supporté par la série LMX).
Le logiciel de contrôle Ects_4xxGui saisit toutes les informations relatives à l'EUT et permet à l'opérateur de sélectionner l'essai IEC61000-4-xxx requis et les classes d'essai supportées par l'EUT, puis d'effectuer les essais d'immunité à la tension ou à la fréquence requis. Une fois terminé, un rapport d'essai détaillé incorporant toutes les informations requises sur l'EUT et les essais appliqués est généré à des fins de documentation.
Télécharger la fiche technique du logiciel d'essai IEC61000-4-XX

Aérospatiale - Avionique Essais de conformité aux normes de puissance

Importance de la puissance avionique - L'évolution de l'électronique aéronautique s'accompagne de celle de ses besoins en énergie. Les systèmes aéronautiques sont passés de leurs origines 115Vac L-N / 208Vac L-L à 400Hz de fréquence fixe à des systèmes d'alimentation embarqués sophistiqués fonctionnant à 115Vac
et 230Vac et des fréquences allant de 360 à 800Hz. Cette approche est connue sous le nom de fréquence "sauvage". Elle simplifie les complexités mécaniques des générateurs électriques à moteur. Les générateurs embarqués sont désormais capables de faire varier la fréquence en fonction du régime du moteur. Aujourd'hui, il existe un certain nombre de normes aérospatiales en matière d'alimentation en courant alternatif et en courant continu auxquelles les systèmes des aéronefs commerciaux et militaires doivent se conformer.
Les normes d'essai de l'avionique commerciale, telles que DO-160 et EuroCAE 14, comportent un large éventail d'essais d'immunité à l'alimentation en courant alternatif qui doivent être effectués sur les appareils électroniques embarqués. Plus récemment, plusieurs constructeurs d'avions commerciaux ont développé leur propre version de ces normes d'essai, basée en grande partie sur la norme DO-160. Citons par exemple Airbus ABD0100.1.8 (A380), ABD0100.1.8.1 (A350), Airbus AMD24C (A400M) et Boeing B787 (Dreamliner).
L'électronique des avions militaires doit respecter des normes telles que MIL-STD-704. Ces normes évoluent de la même manière que les normes commerciales. Les produits de Pacific Power Source sont passés de la capacité d'alimenter l'électronique aéronautique à 115Vac et 400Hz à des systèmes de test de conformité de l'alimentation AC complets aujourd'hui. Un logiciel de contrôle Windows avancé gère les séquences de test et fournit une documentation sur la conformité du produit.
Les séries LSX, LMX, AFX et AZX de sources d'alimentation programmables AC et AC/DC de Pacific Power Source, associées à une gamme d'options logicielles, reproduisent les environnements requis pour tester la conformité aux exigences de l'aérospatiale en matière d'essais d'alimentation.
En faisant varier la fréquence, la tension ou les harmoniques, la source d'alimentation en courant alternatif peut fournir un contrôle et une simulation étendus de l'alimentation en courant alternatif d'un avion. Qu'il s'agisse de petits systèmes de 500 VA ou d'un avion complet de plusieurs centaines de VA, les systèmes de Pacific Power Source sont utilisés dans le monde entier pour tester une grande variété de charges avioniques afin de vérifier la compatibilité de l'alimentation en courant alternatif avec les normes de test aérospatiales actuelles.
systèmes d'essai CEM pour l'aérospatiale et la défense

Test de conformité de l'avionique

Il existe plusieurs normes de test avionique pour l'aviation militaire et commerciale afin de garantir que l'équipement embarqué est immunisé contre les fluctuations du bus d'alimentation et les anomalies qui peuvent survenir pendant le vol. Une source d'alimentation AC monophasée ou triphasée de précision est nécessaire pour effectuer ces tests. L'utilisation des séquences de test pré-écrites disponibles pour les différentes normes de tests avioniques permet des gains de temps considérables lors de la réalisation de ces tests. La génération de rapports de test fait partie de ces options de test avionique et fournit des informations détaillées des stimulis d'alimentation AC appliqués et le comportement de l'équipement sous test (EST) tel qu'observé par l'opérateur. Cela permet d'enregistrer et d'archiver le test afin de documenter la conformité de l'EST.
Des options de séquences de tests sont actuellement disponibles pour les normes de tests avioniques suivantes et d'autres sont ajoutées régulièrement. Si vous ne trouvez pas les tests que vous recherchez dans cette liste, veuillez contacter Pacific Power Source pour obtenir des informations actualisées sur les options en cours de lancement.
Norme d'essai Description Édition PPS P/N
RTCA/DO160 Conditions environnementales et procédures d'essai pour les équipements aéroportés, Section 16, Puissance absorbée Version G 149124
Airbus ABD0100.1.8 Prescriptions électriques et d'installation, Partie 1, Chapitre 8, A380 Version E 149102
Airbus ABD0100.1.8.1 Caractéristiques électriques de l'A350, Partie 1, Chapitre 8 : Systèmes à courant alternatif et à courant continu, A350 Version C 149125
Airbus AMD24C Caractéristiques électriques des systèmes CA et CC des aéronefs, A400M Version C 149127
Boeing 787B3-0147 Qualité de l'alimentation électrique du 787 et exigences en matière de conception Version C 149126
MIL-STD-704 Département américain de la défense, Aircraft Electrical Power Characteristics. Version A 149112
Département américain de la défense, Aircraft Electrical Power Characteristics. Version F 149101
MIL-STD-1399-300B Département de la défense des États-Unis, marine, alimentation électrique à bord des navires, courant alternatif Version B 149130
MIL-STD-1399-300-1 Département de la défense des États-Unis, marine, alimentation électrique à bord des navires, courant alternatif Première partie 149132
Télécharger la fiche technique des options de test de conformité avionique
