Le simulateur de charge régénérative AC/DC - Série RLS est une charge électronique programmable AC et DC conçue pour tester toute application de charge AC et DC. La charge à 4 quadrants possède plusieurs modes d'émulation CA et CC et des configurations flexibles de fonctionnement monophasé, divisé et triphasé, ainsi que des exécutions en régime permanent ou transitoire idéales pour les tests.
Simulation précise du réseau électrique avec une transition transparente des plages de tension. Une seule plage de tension de puissance constante pour un courant plus élevé à une tension plus faible et des tensions plus élevées à des courants plus faibles, ce qui élimine la nécessité de passer d'une plage de tension à l'autre. Cela permet d 'éviter les perturbations potentielles de la puissance de sortie.

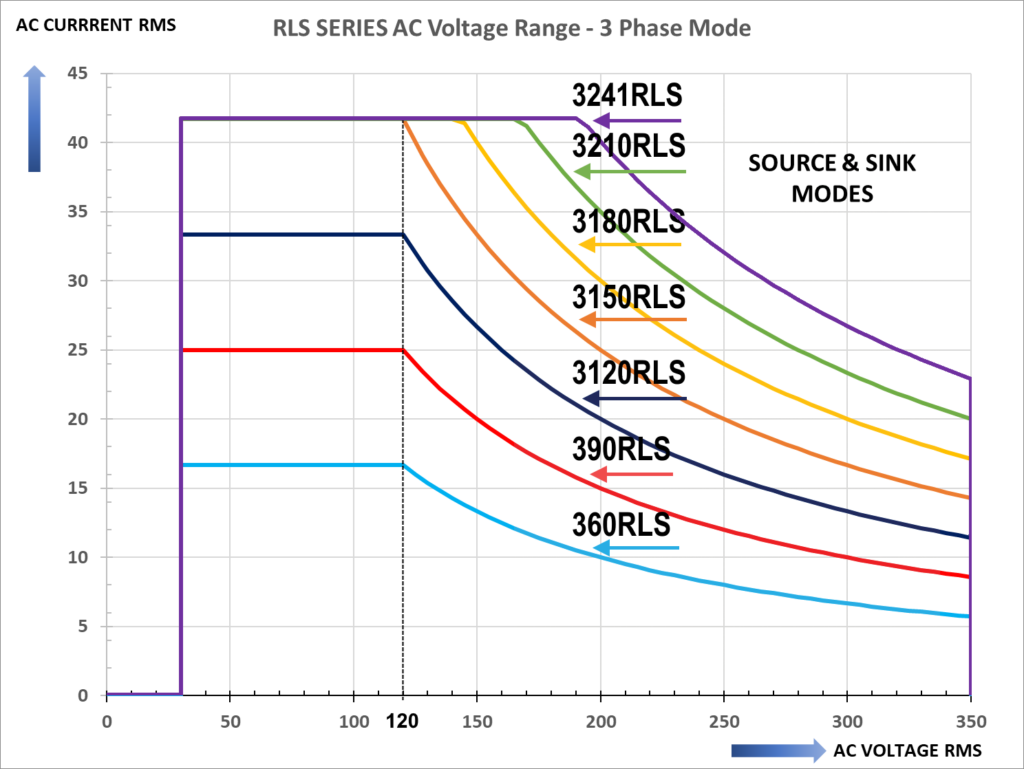

Le simulateur de charge régénérative RLS fournit une gamme de courant plus large, ce qui élimine le risque de sur ou sous-dimensionnement de la source d'alimentation. Cela réduit le besoin d'investissements supplémentaires. Le diagramme de droite illustre la capacité du RLS à fournir 20 % de courant en plus entre 120 et 200 V par rapport à une unité typique qui plafonne à 35 A/phase.
Test complet de la puissance AC et DC avec un fonctionnement bidirectionnel à 4 quadrants. La charge électronique programmable CA ou CC a une capacité de 4 quadrants, de sorte que la puissance réelle et apparente peut être tirée avec un contrôle programmable sur le facteur de puissance, le facteur de crête du courant, la forme d'onde du courant, etc.

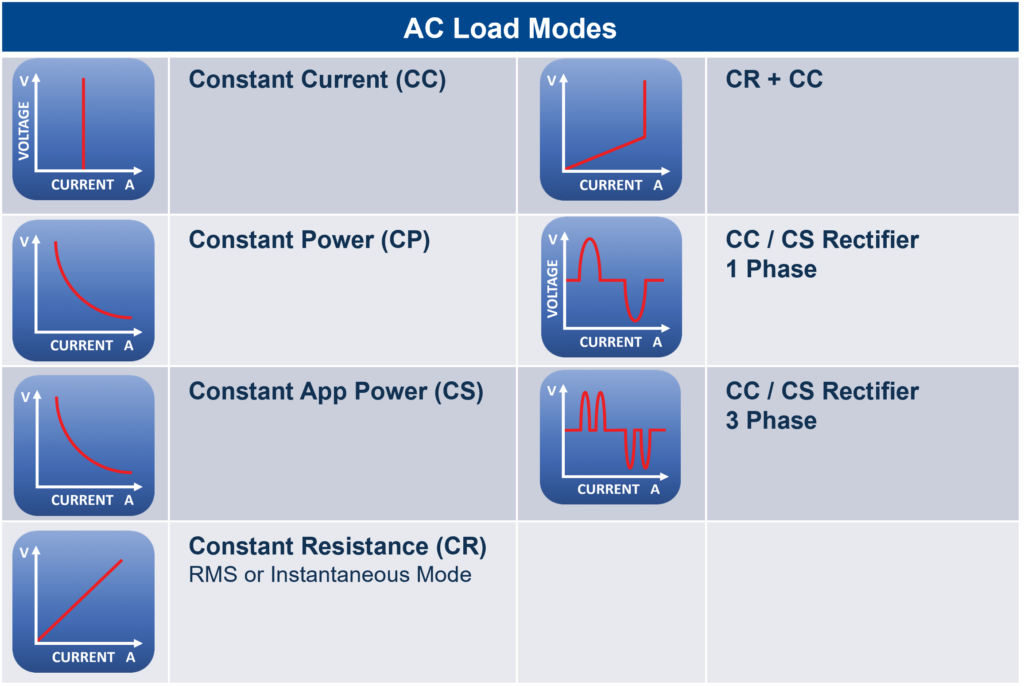

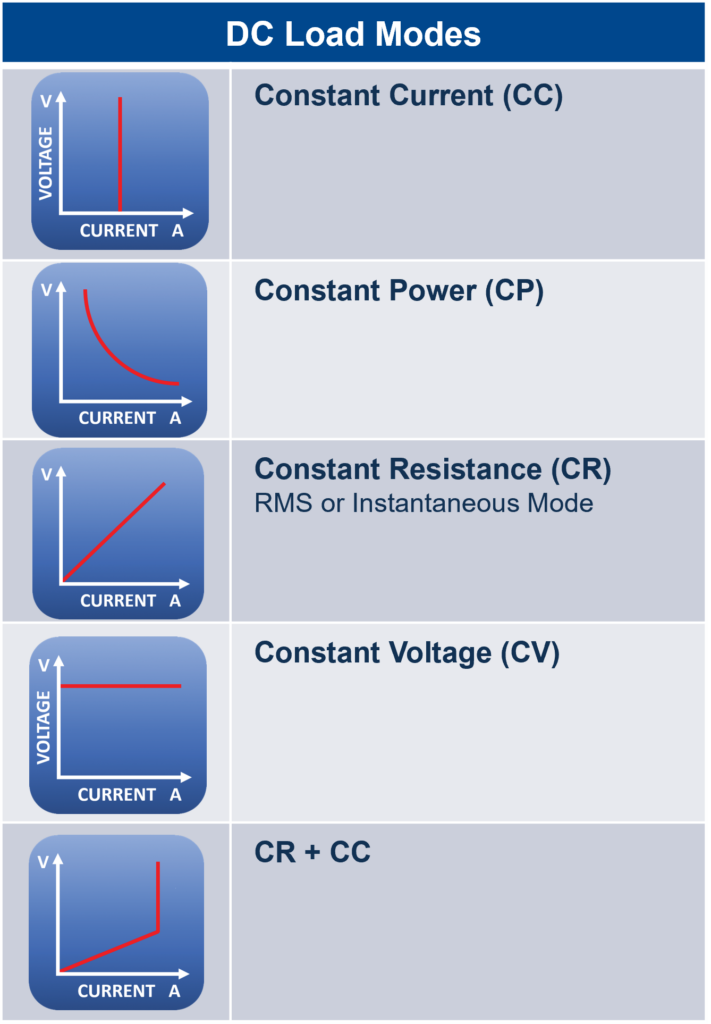

La capacité de charge électronique régénérative AC/DC avec des modes de fonctionnement AC et DC repousse les limites de votre environnement de test. Simulez des charges linéaires et non linéaires (y compris redressées), inductives et capacitives.
Le fonctionnement simultané de la charge AC et DC des modes par phase (ou canal) et la commutation automatique des modes d'entrée offrent aux ingénieurs d'essai une capacité unique et le plus haut degré de flexibilité. Les configurations d'entrée AC et DC sont disponibles en mono, split, triphasé et multi-canaux avec des neutres isolés optionnels en AC et DC.
Accédez à notre 'SmartSource Suite', plateforme intégrée exclusive qui permet le contrôle à distance, le développement et l'exécution de séquences de test en temps réel. Surveillez, contrôlez et gérez intelligemment les tests à l'aide de l'interface WEB intuitive intégré depuis n'importe quel appareil mobile.
| Modèle | Puissance nominale (VA) | Forme de sortie | Plages de tension (VAC/VDC1) |
Courant 2 (AAc/ADC2) |
hauteur du rack | ||||
|---|---|---|---|---|---|---|---|---|---|
| Modèles montés sur banc ou sur rack | |||||||||
| 360RLS | 6 kVA/kW | 1,2,3 Ø | 30-350 (L-N) / ±0-475 |
17.0 / 17.0 | 4U | ||||
| 390RLS | 9 kVA/kW | 1,2,3 Ø | 30-350 (L-N) / ±0-475 |
25.0 / 21.0 | 4U | ||||
| 3120RLS | 12 kVA/kW | 1,2,3 Ø | 0-350 (L-N) / ±0-475 |
34.0 / 21.0 | 4U | ||||
| 3150RLS | 15 kVA/kW | 1,2,3 Ø | 30-350 (L-N) / ±0-475 |
48,0 / 21,0 * | 4U | ||||
| 3180RLS | 18 kVA/kW | 1,2,3 Ø | 30-350 (L-N) / ±0-475 |
48,0 / 21,0 * | 4U | ||||
| 3210RLS | 21 kVA/kW | 1,2,3 Ø | 30-350 (L-N) / ±0-475 |
48,0 / 21,0 * | 4U | ||||
| 3241RLS | 24 kVA/kW | 1,2,3 Ø | 30-350 (L-N) / ±0-475 |
48,0 / 21,0 * | 4U | ||||
*Courant RMS jusqu’à 48 A par phase (de 45 Hz à 200 Hz) ;
Au-delà de 200 Hz : jusqu’à 42,0 Arms / 21,0 Adc par phase en mode triphasé et biphasé, et 126 Arms / 63,0 Adc en mode monophasé.
| Modèle | Puissance nominale (VA) | Forme de sortie | Plages de tension (VAC/VDC1) |
Courant 2 (AAc/ADC2) |
hauteur du rack | ||||
|---|---|---|---|---|---|---|---|---|---|
| Systèmes parallèles | |||||||||
| 3300RLS-4UC | 30 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
84.0 / 42.0 | 8U | ||||
| 3360RLS-4UC | 36 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
84.0 / 42.0 | 18U | ||||
| 3481RLS-4UC | 48 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
96,0 / 42,0 | 18U | ||||
| 3630RLS-4UC | 63 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
126.0 / 63.0 | 18U | ||||
| 3721RLS-4UC | 72 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
144,0 / 63,0 | 18U | ||||
| 3961RLS-4UC | 96 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
192,0 / 84,0 | 32U | 31050RLS-4UC | 105 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
210.0 / 105.0 | 32U |
| 31201RLS-4UC | 120 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
240,0 / 105,0 | 32U | ||||
| 31441RLS-4UC | 144 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
288,0 / 126,0 | 32U | ||||
| 31681RLS-4UC | 168 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
336,0 / 147,0 | 42U | ||||
| 31921RLS-4UC | 192 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
384,0 / 168,0 | 42U | ||||
| 32161RLS-4UC | 216 kVA/kW | 2,3 Ø | 30-350 (L-N) / ±0-475 |
432,0 / 189,0 | 42U | ||||
Les valeurs de courant indiquées correspondent à une phase pour les modes biphasé ou triphasé. En mode monophasé, le courant serait multiplié par 3.
Remarque 1 : La puissance nominale indiquée correspond au fonctionnement en mode triphasé ou monophasé. En mode « split phase », la puissance nominale est de 2/3.
Remarque 2 : Pour les tensions supérieures à 350 Vca, certaines restrictions concernant la fréquence et la Vthd s'appliquent.
Remarque 3 : Au-delà de 200 Hz, le courant maximal est réduit.
