Das SmartTS-PV Wechselrichter-Testsystem ist eine vollständig automatisierte Plattform zum Testen von PV-Wechselrichtern, Energiespeichersystemen (ESS) und dezentralen Energiequellen (DER) gemäß IEEE 1547.1, UL 1741 SB und den europäischen EN50549 .
Das SmartTS-PV ist das erste seiner Art integriertes 1547.1-Prüfsystem. Das SmartTS-PV wurde für Wechselrichterhersteller, Zertifizierungslabore, Energieversorger und F&E-Teams entwickelt und vereint Netzsimulation, Gleichstromversorgung, Präzisionsmessung und Automatisierung der Konformitätsprüfung auf einer einzigen Plattform.

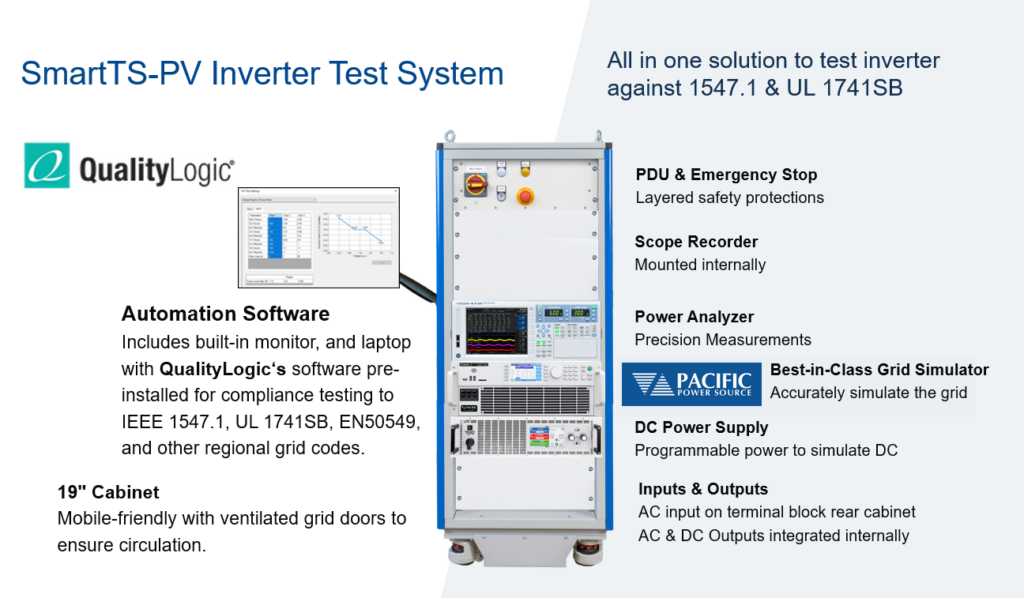

SmartTS-PV vereint alle erforderlichen Testkomponenten in einer synchronisierten, leistungsstarken Plattform:
Da sich die Standards für den Netzanschluss ständig weiterentwickeln, stehen Hersteller von PV-Wechselrichtern unter zunehmendem Druck, komplexe Netzunterstützungsfunktionen unter streng kontrollierten Bedingungen zu validieren. Normen wie IEEE 1547, UL 1741 SB und EN 50549 erfordern fortschrittliche Funktionen – Spannungsdurchhaltefähigkeit, Frequenzantwort, Anti-Inselbildung und Blindleistungsregelung –, die in einer Vielzahl dynamischer Netzszenarien getestet werden müssen.
Herkömmliche Testaufbauten – die auf mehrere Geräte und Anbieter verteilt sind – führen zu Integrationsproblemen, schränken die Wiederholbarkeit ein und verlängern die Zertifizierungsfristen.
SmartTS ist ein vollständig integriertes, schlüsselfertiges Wechselrichter-Prüfsystem, das entwickelt wurde, um diese Einschränkungen zu beseitigen – und so eine schnellere Validierung, geringere Risiken und vollständige Zertifizierungsbereitschaft ermöglicht.
SmartTS-PV macht die Prüfung von Wechselrichtern nicht mehr zu einem Engpass, sondern zu einer strategischen Kompetenz. Überprüfen Sie die Einhaltung der Zertifizierungsanforderungen bereits in einer frühen Phase des Entwicklungszyklus – und reduzieren Sie so Risiken und Nachbesserungsaufwand in späteren Phasen.
Das SmartTS-PV-Wechselrichter-Testsystem ermöglicht eine umfassende Validierung kritischer Funktionen zur Netzunterstützung dezentraler Energiequellen (DER), die für die Einhaltung der Normen UL 1741 SB und IEEE 1547.1 erforderlich sind. Diese Funktionstests – wie Ride-Through, Frequency-Watt und Volt-Var – werden mithilfe der 1547.1-Testsoftware von QualityLogic ausgeführt und automatisiert, die die Testabläufe, das Timing und die Datenerfassung steuert. -Quelle liefern die präzisen Spannungs- und Frequenzstörungen sowie die Quellen- und Lastkapazitäten, die zur Nachbildung realer Netzbedingungen erforderlich sind. Zusammen schaffen die Software und der Netzsimulator eine koordinierte Testumgebung, die eine genaue und wiederholbare Validierung der Wechselrichterleistung im Hinblick auf die Anforderungen an den Netzanschluss gewährleistet.
Die Anforderungen an den Anti-Inselbetrieb-Test für dezentrale Energiequellen wie PV-Wechselrichter oder bidirektionale V2G-Ladegeräte für Elektrofahrzeuge sind für die behördliche Zulassung dieser Energieerzeugungsanlagen zwingend vorgeschrieben. Der Option-P-Modus ist der integrierte Betriebsmodus für den Anti-Inselbetrieb-Test bei den Netzsimulatoren -Quelle und GSZ -Quelle .
Wenn diese Funktion aktiviert ist, wird das System so konfiguriert, dass es die für Anti-Islanding-Tests erforderliche resonante RLC-Last elektronisch emuliert, das Netztrennereignis ausführt und die Reaktionszeit des Wechselrichters mithilfe eines internen digitalen Speicheroszilloskops präzise misst. In diesem Modus fungiert der Netzsimulator als komplettes Anti-Islanding-Testsystem – das Netzsimulation, Lastemulation und Messung der Trennzeit auf einer Plattform vereint –, ohne dass externe Komponenten, mehrere Messgeräte oder spezielle Testsoftware erforderlich sind.
Das SmartTS-PV-Wechselrichter-Testsystem kombiniert vollständig integrierte Hardware mit fortschrittlicher Automatisierungssoftware und bietet so eine echte schlüsselfertige Lösung für Prüfungen gemäß UL 1741 SB und IEEE 1547.1. Das System basiert auf den 1547.1-Testtools von QualityLogic und nutzt eine Standard-SCPI-Schnittstelle, um alle unterstützten Gerätefür jeden der IEEE 1547.1-Netzunterstützungstestsautomatisch zu konfigurieren, zu steuern und Daten zu erfassen – wodurch keine benutzerdefinierten Skripte erforderlich sind.
Die Testsoftware von QualityLogic umfasst die Verwendung der erforderlichen Interoperabilitätsprotokolle sowie eine automatische Datenanalyse, die die Leistungsreaktionen Ihres Geräts auf die IEEE 1547-Funktionen auswertet, um dessen Konformität mit den Leistungsanforderungen zu beurteilen.
Durch die Standardisierung und Automatisierung komplexer Testabläufe verkürzt SmartTS die Rüstzeiten erheblich, verbessert die Konsistenz der Tests und kann die Zertifizierungsdauer von Monaten auf Wochen verkürzen, wodurch Hersteller ihre Produkte schneller auf den Markt bringen können.
Die Prüfung kann nun in etwa 32 Stunden tatsächlicher Prüfzeit abgeschlossen werden, während IREC für manuelle NRTL-Prüfungen 8 bis 12 Wochen veranschlagt, was die Zertifizierungsfristen erheblich verkürzt.
