Regenerative AC & DC -Quelle AGX Serie

Startseite
Produkte
Regenerative AC & DC -Quelle AGX Serie

Die regenerative All-in-1-Wechselstrom- und -Quelle – jetzt mit 24 kW in 4U

Skalierbare Leistung bis zu 1,296 MVA / MW

Die AGX-Serie ist eine „All-in-One“-Testlösung mit hoher Leistungsdichte, die als voll programmierbare -Quelle, Stromquelle und Stromversorgung mit optionaler elektronischer Last eingesetzt werden kann.  Die hohe Leistungsdichte der AGX-Serie bietet 6 kVA/kW bis zu 24 kVA/kW in einem 4U-Gehäuse und lässt sich in einem 19-Zoll-Schrank auf bis zu 216 kVA/kW parallel schalten. Zwei Schränke können auf bis zu 432 kVA/kW parallel geschaltet werden. Dreiphasige Hochleistungssystemkonfigurationen sind bis zu 1,296 MVA/MW erhältlich.

Es bietet AC-, DC-, AC+DC- und DC+AC-Ausgangskapazität und einen erweiterten Frequenzbereich bis zu 3000 Hz. Dieses flexible, leistungsstarke und intelligente Prüfsystem macht es zur idealen Wahl für alle AC- und DC-Rückspeiseanwendungen.

Angebot anfordern
Datenblatt
Live-Chat

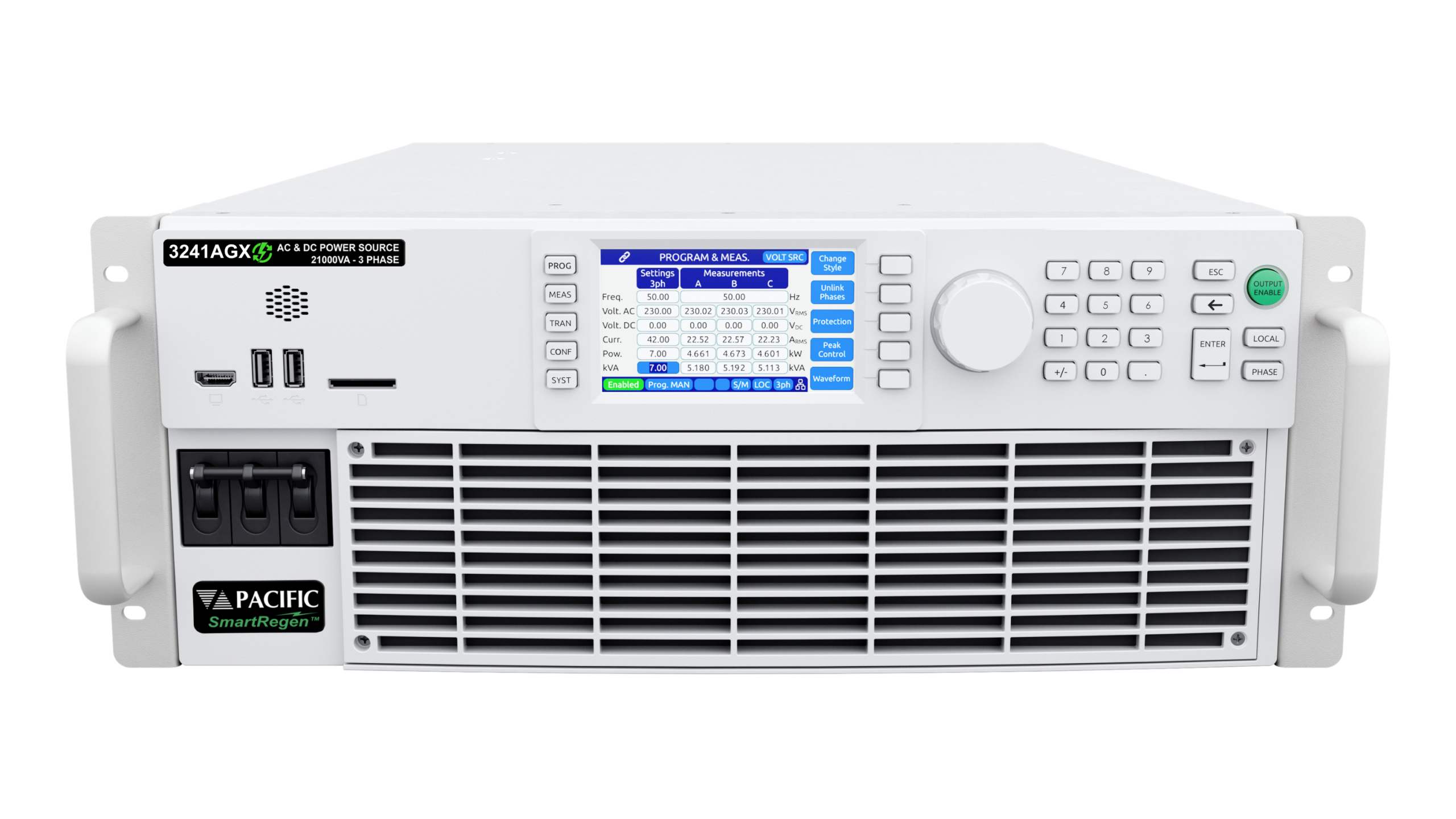

02_Regenerative AC-Gleichstromquelle - Serie AGX Vorderseite rechts

Leistung bis zu 1,296 MW

  • Einfach, geteilt, dreiphasig
  • 6 kW bis 24 kW in einem 4U-Gehäuse
  • Bis zu 216 kW pro Schrank
  • Zwei parallel geschaltete Schränke mit einer Leistung von bis zu 432 kW
  • Dreiphasige Hochleistungssysteme bis zu 1,296 MVA / MW

Konstante Leistung Spannungsbereich

  • 350Vac L-N/606Vac L-L
  • oder ±500Vdc

Frequenz bis zu 3000Hz

  • 15Hz-1200Hz
  • Erweiterter Modus 1 - 3.000Hz

Hohe Leistung, hohe Leistungsdichte – jetzt 24 kW in 4U

All-in-1-Wechselstrom- und -Quelle, Stromquelle und Last im Lieferumfang enthalten. Parallelbetrieb bis zu 216 kVA/kW. Dreiphasige Hochleistungssysteme bis zu 1,296 MVA/MW.

Anwendungen

  • Luft- und Raumfahrt & Compliance
  • EV-Laden, V2G, V2X
  • Smart Grid, Versorgungsnetz
DATENBLATT HERUNTERLADEN
  • Solar-Wechselrichter, ESS
  • Testlaboratorien, Universitätsforschungslaboratorien
  • USV, PDUs
  • Bidirektionale Anwendungen



Höhepunkte

  • AC/DC-Quelle, Stromquelle und Last
  • Konstante Leistung Spannungsbereich
  • Hochfrequenz, erweiterter Modus 1Hz bis 3.000Hz
  • AC-, DC-, AC+DC- und DC+AC-Ausgang; und 6 Formkonfigurationen für ultimative Flexibilität
  • Regenerative Leistung Über 90%
  • Dreiphasige Hochleistungssysteme bis zu 1,296 MW
  • Inklusive Interharmonik

Optionen

  • B - mit EMV-gerechtem H&F-System
  • W - Verdrahtung mit isoliertem Nullleiter
  • E - Version exportieren
  • Vordefinierte Testsequenzen (siehe Datenblatt)

All-in-1

Beste Leistung

Hohe Leistungsdichte

Extra Strom

Flexible Konfiguration

Zusätzliche Merkmale

  • Modulare, skalierbare Leistung für Zukunftssicherheit
  • Hohe Leistungsdichte von bis zu 24 kW in 4U; bis zu 216 kW in einem einzigen 19-Zoll-Schrank
  • Zwei parallel geschaltete Schränke mit einer Leistung von bis zu 432 kW; dreiphasige Hochleistungssysteme mit einer Leistung von bis zu 1.296 MVA/MW
  • Modi AC, DC, AC+DC Offset, DC + AC Ripple. Volle Leistung in AC und DC verfügbar
  • Außergewöhnlich hohe Stromstärke; Effektivstrom bis zu 48 A pro Phase (45 Hz bis 200 Hz)
  • Vollständige galvanische Isolierung
  • Konstante Leistungsspannung (Spannungsquellenmodus) oder Strombereich (Stromquellenmodus)
  • Präzise True-RMS-Messung
  • Erweiterte Wellenformerfassung und Scope-Funktion
  • Umfangreiche analoge und digitale E/A für die Systemintegration
  • Programmierbare Ausgangsimpedanz Echtzeit- und RMS-Modi (R+L); ohmsch -10 bis +10 Ohm, induktiv 0 bis 2 mH
  • Sinus, Rechteck, Dreieck, THD und beliebige Wellenformen
  • 3-Phasen-AC-Eingang mit Active PFC
  • 200 Programme für Transientenprüfungen (Listen-, Impuls-, Schrittmodi)
  • Oberschwingungsmessung für Spannung und Strom auf allen Phasen
  • 380V-480V 3 Phasen AC Eingang mit Active PFC
  • Präzise Spannungsprogrammierung - 0,02% mit kontinuierlicher Selbstkalibrierung (CSC)
  • Option Lastmodus: Konstantstrom (CC), Konstantwiderstand (CR), Konstantleistung (CP)
  • RS-232, USB, Modbus, TCP, GPIB, SCPI-Kompatibilität; IVI-Instrumententreiber
  • CE (EMC/Sicherheit) Gekennzeichnet
  • Optionen für vordefinierte Prüfsequenzen: IEC 61000-4, IEEE 1547.1, Airbus, Boeing, MIL-STD, RTCA-Do, Semi-F47 und weitere.

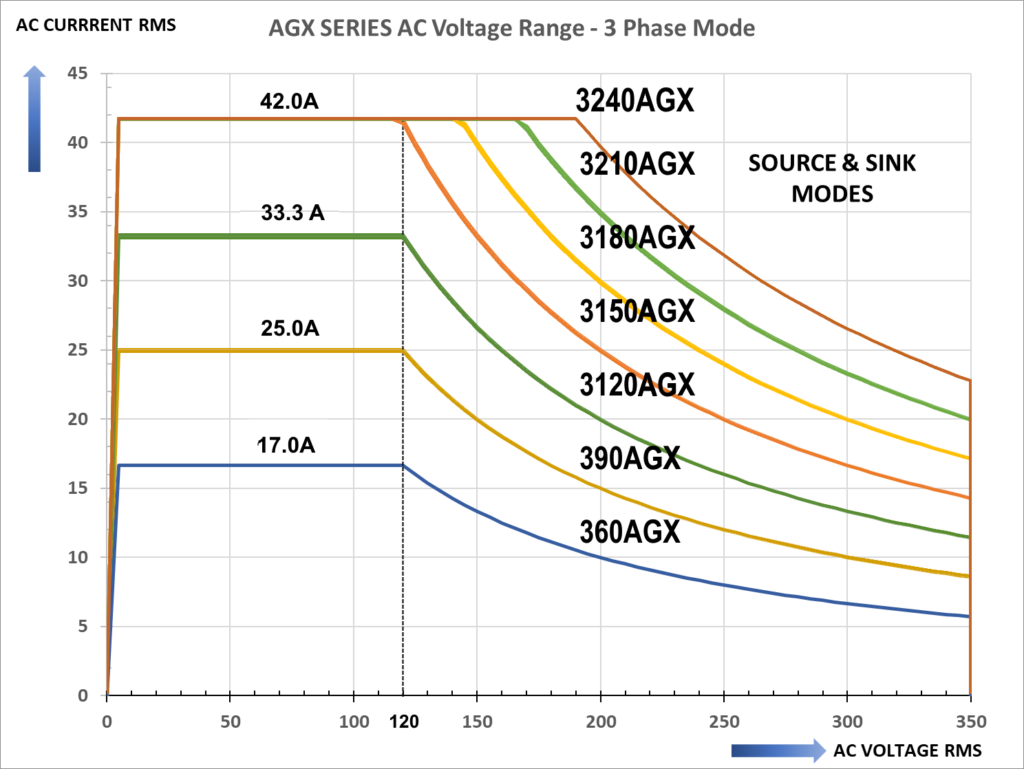

Konstante Leistung Spannungsbereich

 Der Konstantspannungsbereich ermöglicht sowohl höhere Ströme bei niedrigerer Spannung als auch höhere Spannungen bei niedrigeren Strömen, so dass ein Umschalten zwischen den Spannungsbereichen nicht erforderlich ist. Dies verhindert mögliche Unterbrechungen der Ausgangsleistung.

  • Breiter Betriebsbereich
  • Mehr Strom bei niedrigerer Spannung
  • Prüfung eines breiten Leistungsspektrums
  • Nahtloser Übergang der Ausgangsleistung
AGX, RGS, RLS – Höchste Stromverfügbarkeit

Branchenführende Stromverfügbarkeit: max. 48 A (45 bis 200 Hz)

Die regenerative AG -Quelle  einen breiten Strombereich, wodurch das Risiko einer Über- oder Unterdimensionierung der -Quelle vermieden wird.

Der AGX liefert einen maximalen Strom pro Phase von 48 A bei einer Spannung von bis zu 166,7 Vrms im Frequenzbereich von 45 bis 200 Hz und bietet damit bei niedrigerer Spannung bis zu 37 % mehr Strom als ein typisches Gerät auf dem Markt, das maximal 35 A pro Phase liefert.

  • Mehr Strom bei niedrigerer Spannung
  • Keine Über- oder Unterdimensionierung der -Quelle
  • Verringerung des Bedarfs an zusätzlichem Kapital
  • Die AGX-Serie bietet außerdem eine Überlastfähigkeit von 130 % für 2s

Flexibelste Ausgangskonfiguration für das Testen eines breiten Spektrums von Bedingungen

Der gleichzeitige AC- und DC-Betrieb der Modi pro Phase (oder Kanal) und die automatische Umschaltung der Ausgangsmodi bieten Prüfingenieuren eine einzigartige Möglichkeit und ein Höchstmaß an Flexibilität. AC-, DC-, AC+DC- und DC+AC-Ausgangskonfigurationen sind als Einzel-, Split-, Dreiphasen- und Multikanalausgänge mit optionalen isolierten Neutralleitern in AC und DC verfügbar.

  • AC-, DC-, AC+DC-, DC+AC-Konfigurationen
  • Gleichzeitige Prüfung von AC und DC, Quelle oder Last auf separaten Phasen
  • Die vollständige galvanische Isolierung vom AC-Eingang der Anlage zum Ausgang und zwischen den Ausgangsphasen/Kanälen schützt auch den Benutzer und den Prüfling.
SmartSource Suite-Steuergerät

Vereinfachen Sie das Testen mit intelligenter Steuerung, integrierter

Erhalten Sie Zugang zur SmartSource Suite, unserer proprietären integrierten Plattform, die eine vollständige Fernsteuerung, Entwicklung und Ausführung von Testsequenzen in Echtzeit ermöglicht. Intelligente Überwachung, Steuerung und Verwaltung von Tests über die intuitive eingebettete Webbrowser-Schnittstelle auf jedem mobilen Gerät

  • Zugriff über jeden Webbrowser in Echtzeit
  • Verbesserte Visualisierungs- und Berichtswerkzeuge
  • Ansicht und Kontrolle in mehreren Fenstern
  • Zeit sparen und Produktivität steigern
Broschüre herunterladen

Modelle Tabelle

Modell Nennleistung (VA) Ausgabeform Spannungsbereiche
(VAC/VDC1)		 Strom 2
(AAc/ADC2)		 Gestellhöhe
Modelle zur Tisch- oder Rackmontage
360AGX 6 kVA/kW 1,2,3 Ø 350 (L-N)/
±500		 17.0 / 17.0 4U
390AGX 9 kVA/kW 1,2,3 Ø 350 (L-N)/
±500		 25.0 / 21.0 4U
3120AGX 12 kVA/kW 1,2,3 Ø 350 (L-N)/
±500		 34.0 / 21.0 4U
3150AGX 15 kVA/kW 1,2,3 Ø 350 (L-N)/
±500		 48,0 / 21,0 * 4U
3180AGX 18 kVA/kW 1,2,3 Ø 350 (L-N)/
±500		 48,0 / 21,0 * 4U
3210AGX 21 kVA/kW 1,2,3 Ø 350 (L-N)/
±500		 48,0 / 21,0 * 4U
3241AGX 24 kVA/kW 1,2,3 Ø 350 (L-N)/
±500		 48,0 / 21,0 * 4U

*RMS-Strom bis zu 48 A pro Phase (45 Hz bis 200 Hz);
Oberhalb von 200 Hz – bis zu 42,0 Arms / 21,0 Adc pro Phase im 3- und 2-Phasen-Betrieb sowie 126 Arms / 63,0 Adc im 1-Phasen-Betrieb.

Modell Nennleistung (VA) Ausgabeform Spannungsbereiche
(VAC/VDC1)		 Strom 2
(AAc/ADC2)		 Gestellhöhe
Parallele Systeme
3300AGX-4UC 30 kVA/kW 2,3 Ø 350 (L-N)/
±500		 84.0 / 42.0 18U
3360AGX-4UC 36 kVA/kW 2,3 Ø 350 (L-N)/
±500		 84.0 / 42.0 18U
3481AGX-4UC 48 kVA/kW 2,3 Ø 350 (L-N)/
±500		 96,0 / 42,0 18U
3630AGX-4UC 63 kVA/kW 2,3 Ø 350 (L-N)/
±500		 126.0 / 63.0 18U
3721AGX-4UC 72 kVA/kW 2,3 Ø 350 (L-N)/
±500		 144,0 / 63,0 18U
3961AGX-4UC 96 kVA/kW 2,3 Ø 350 (L-N)/
±500		 192,0 / 84,0 32U
31050AGX-4UC 105 kVA/kW 2,3 Ø 350 (L-N)/
±500		 210.0 / 105.0 32U
31201AGX-4UC 120 kVA/kW 2,3 Ø 350 (L-N)/
±500		 240,0 / 105,0 32U
31441AGX-4UC 144 kVA/kW 2,3 Ø 350 (L-N)/
±500		 288,0 / 126,0 32U
31681AGX-4UC 168 kVA/kW 2,3 Ø 350 (L-N)/
±500		 336,0 / 147,0 42U
31921AGX-4UC 192 kVA/kW 2,3 Ø 350 (L-N)/
±500		 384,0 / 168,0 42U
32161AGX-4UC 216 kVA/kW 2,3 Ø 350 (L-N)/
±500		 432,0 / 189,0 42U

ANMERKUNGEN

Die angegebenen Stromwerte gelten pro Phase im 2- oder 3-Phasen-Betrieb. Im 1-Phasen-Betrieb wäre der Strom das Dreifache.

Anmerkung 1: Die angegebene Nennleistung gilt für den Betrieb im Drehstrom- oder Einphasenbetrieb. Im Split-Phase-Betrieb beträgt die Nennleistung 2/3.

Anmerkung 2: Bei Spannungen über 350 VAC gelten bestimmte Einschränkungen hinsichtlich der Frequenz und der Vthd.

Anmerkung 3: Oberhalb von 200 Hz wird der maximale Strom reduziert.

Weitere Informationen:

  • • Parallelsysteme bis zu 432 kVA/kW.
    • Dreiphasige Hochleistungssystemkonfigurationen bis zu 1,296 MVA/MW erhältlich; weitere Informationen erhalten Sie beim Hersteller.
    • Ältere Modellnummern können weiterhin bestellt werden.
    • Wenden Sie sich an den Hersteller, um Änderungen an der Ausgangsverkabelung der Schaltschränke vorzunehmen, damit diese den Einphasen-Wechselstrombetrieb bei Schaltschränken über 84 kVA unterstützen.
