SmartTS-HFI 고조파, 플리커, 내성 시험 시스템은단상 및 3상 IEC 61000-3-XX AC – 고조파 및 플리커, 그리고 IEC 61000-4-XX AC – 전력선 내성 규격에 대한 EUT(피시험 장비)의 적합성 시험을 지원하며, 상당 최대 요구 전류 75A까지 대응합니다.SmartTS-HFI는 정밀한 측정 기능, 고성능 전원 공급 장치 및 자동화된 워크플로를 하나의 확장 가능한 시스템으로 통합합니다.SmartTS-HFI 시리즈는 Pacific Power Source AC 전원 공급 장치를 사용하여 일반적인 IEC 61000-3및 IEC 61000-4-xx 방출 및 전력선 내성 표준에 따른 시험을 수행함으로써, EMC 적합성 시험을 위한턴키 솔루션을 제공합니다.

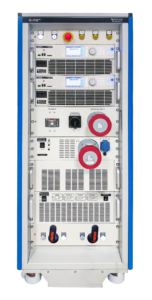

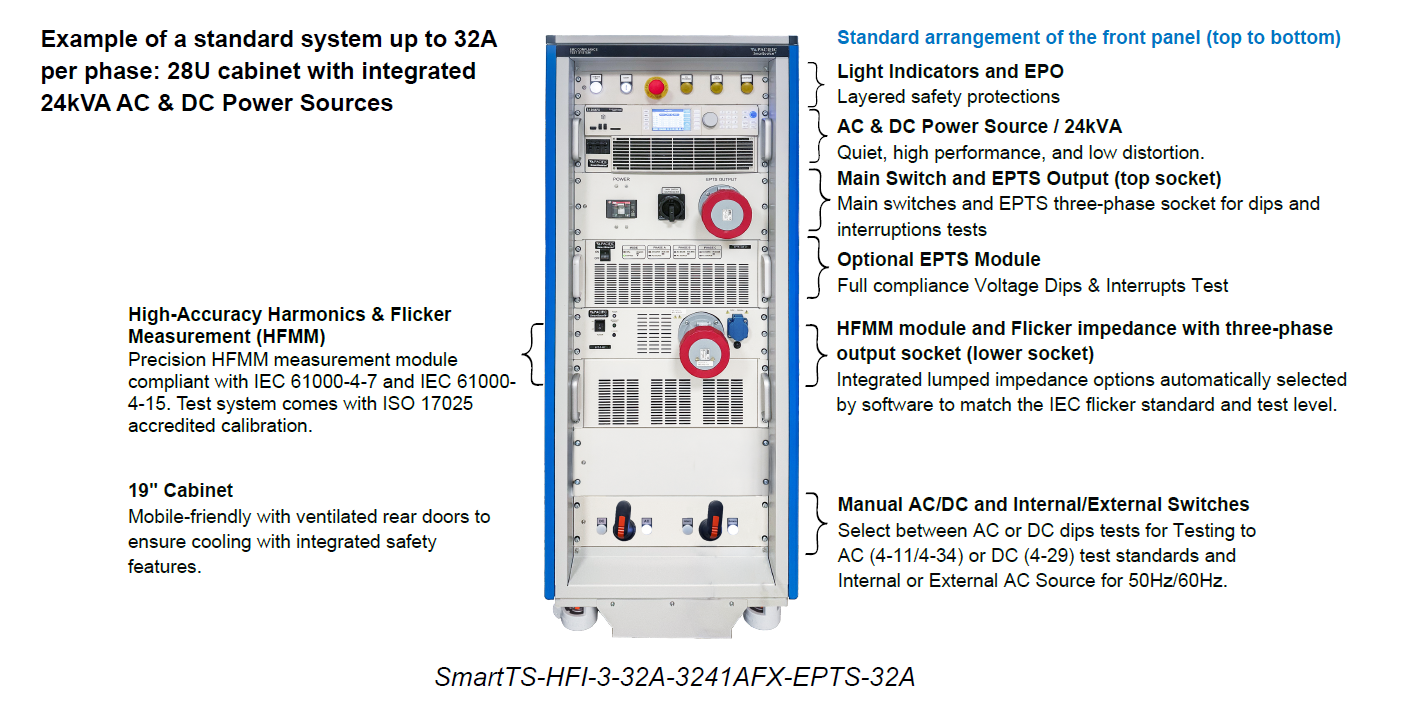

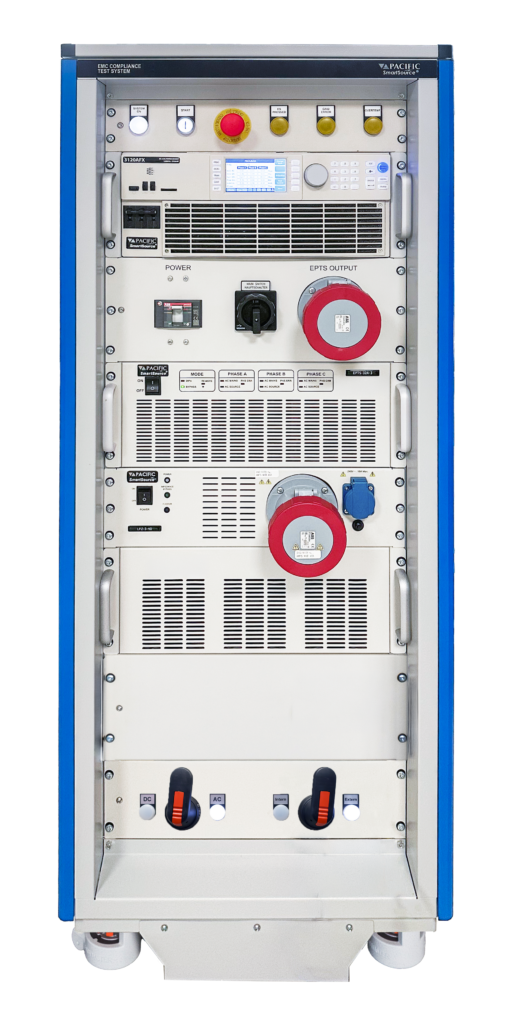

하드웨어와 자동화 소프트웨어가 결합되어 단일 플랫폼에서 테스트를 간소화합니다. SmartTS-HFI 시리즈 고조파, 플리커 및 내성 스마트 테스트 시스템은 단상 및 3상 제품에 걸쳐 신속하고 재현성 높은 테스트를 수행할 수 있도록 설계된 완전 통합형 적합성 테스트 플랫폼입니다. SmartTS-HFI는 테스트 시간을 단축하고 작업자 오류를 최소화하는 동시에, 저전력 제품 검증부터 고전류 테스트 요구 사항에 이르기까지 다양한 범위의 테스트를 지원합니다.

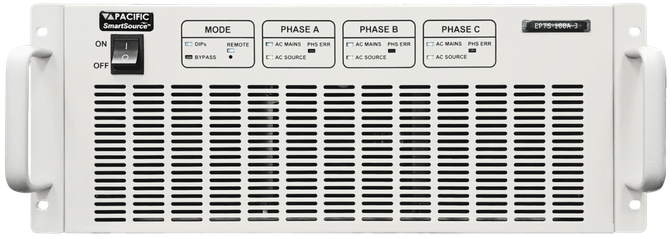

The EPTS module uses solid-state transfer switch technology to meet IEC 61000-4-11/-27/-29/-34 Voltage Dips, Interruptions, Variations & Unbalance standards, ensuring <5 voltage transition times. Dips and interruptions testing with the EPTS requires a programmable AC source for dip levels and an AC mains power line or fixed AC generator to provide the unperturbed 100% voltage level.

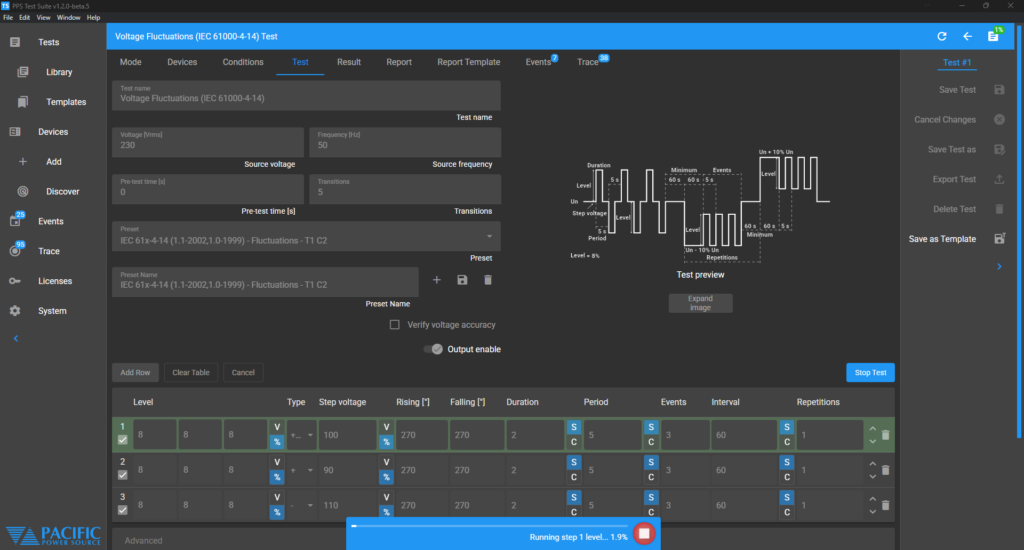

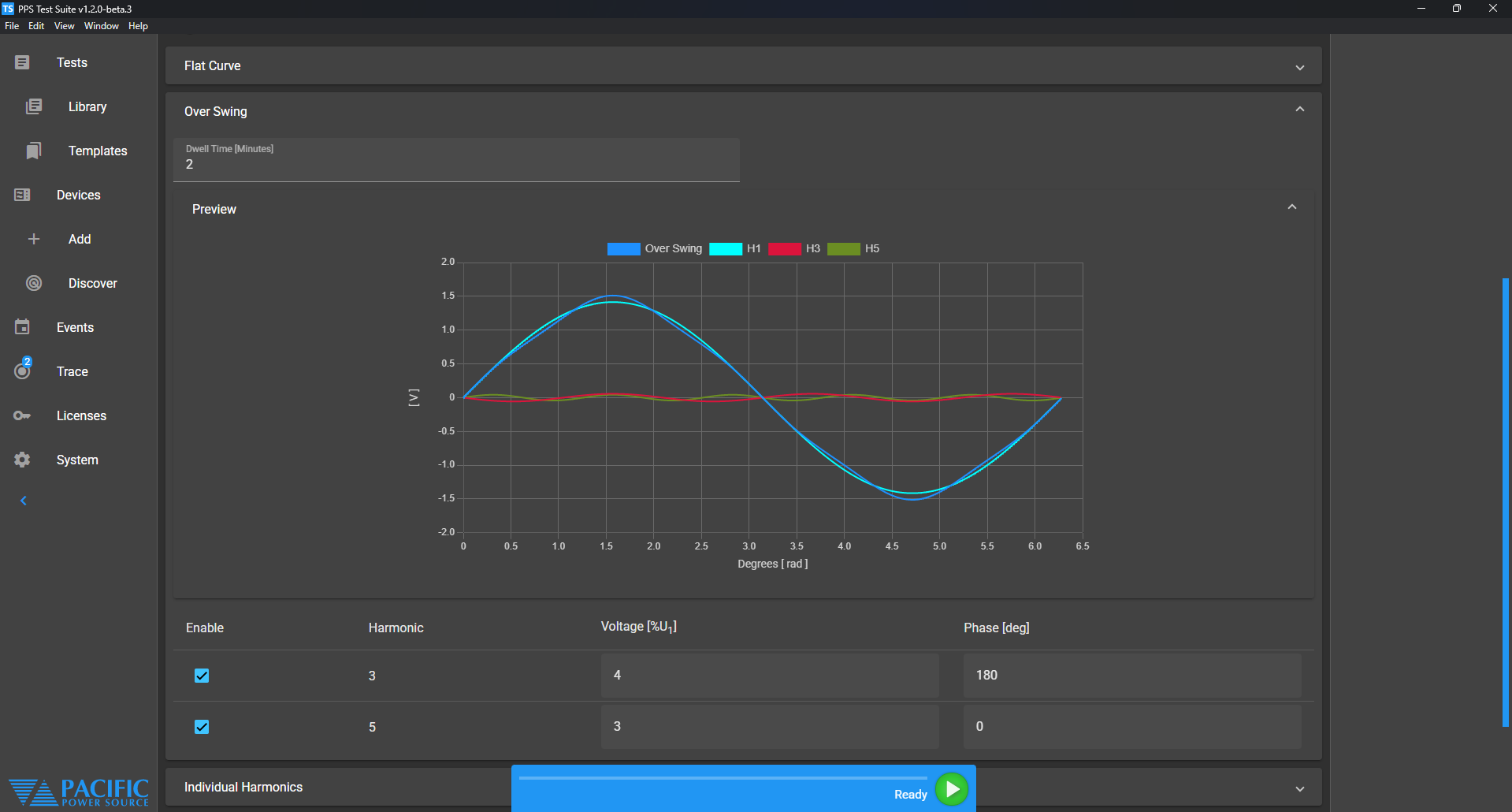

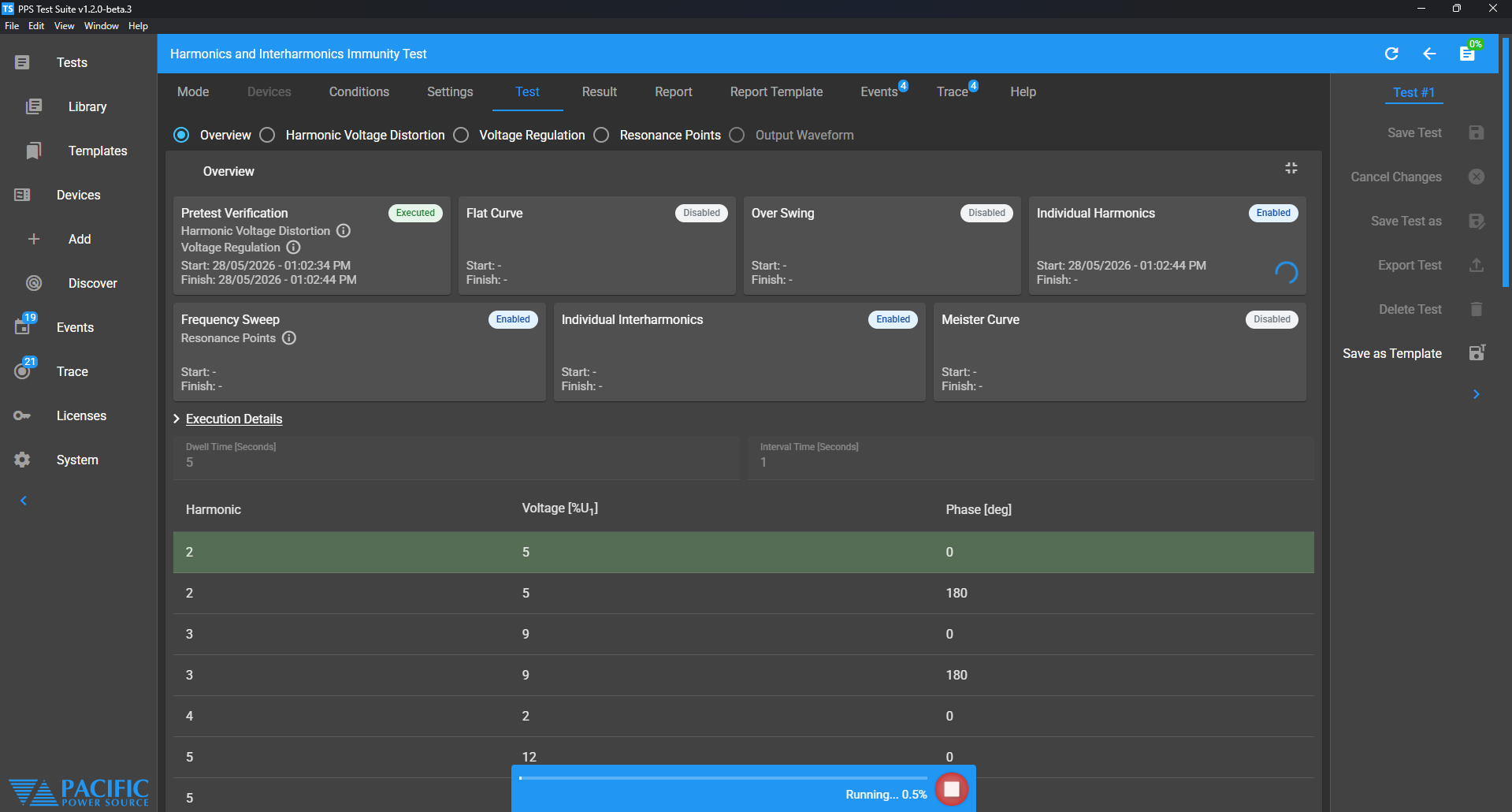

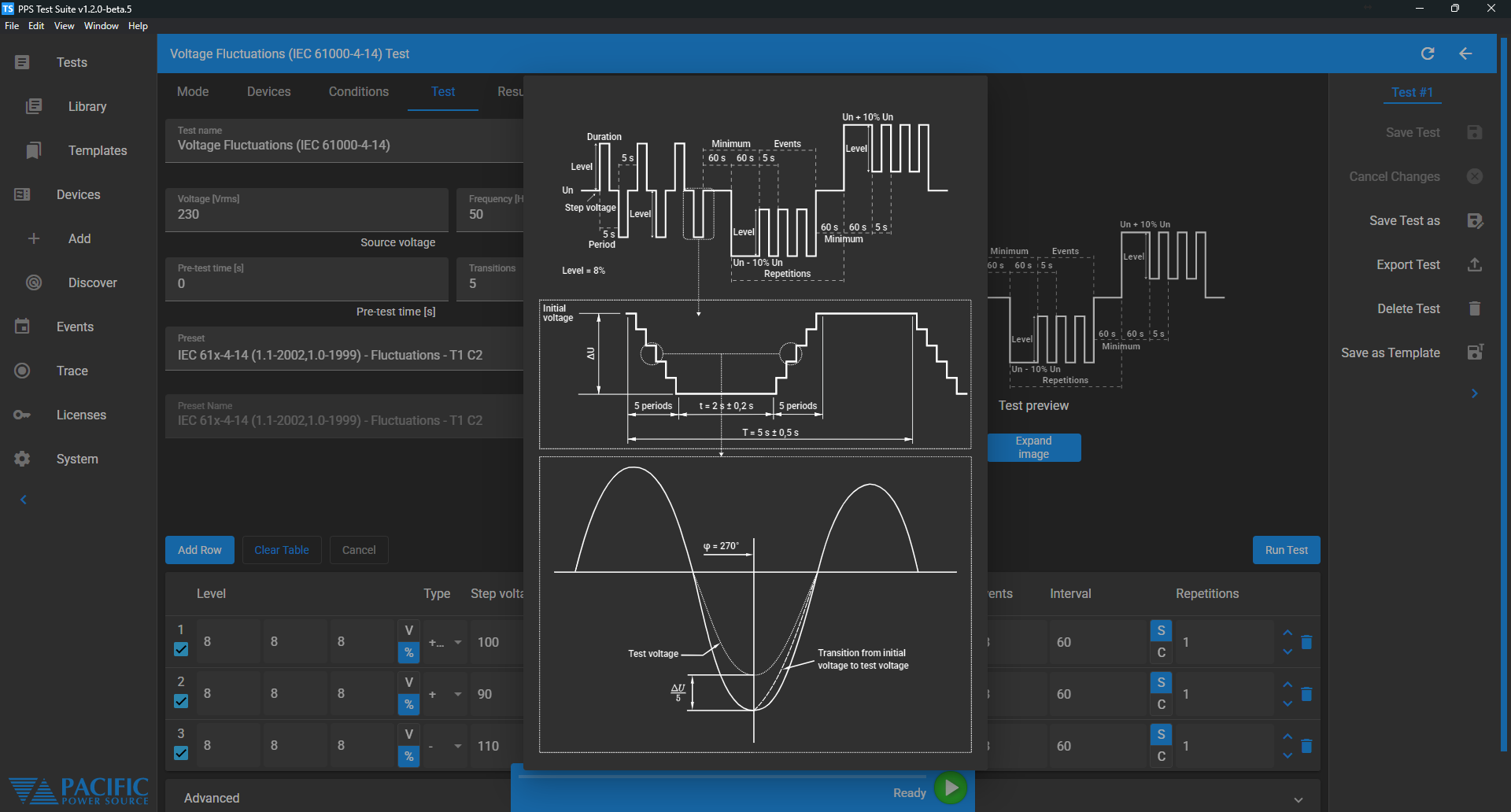

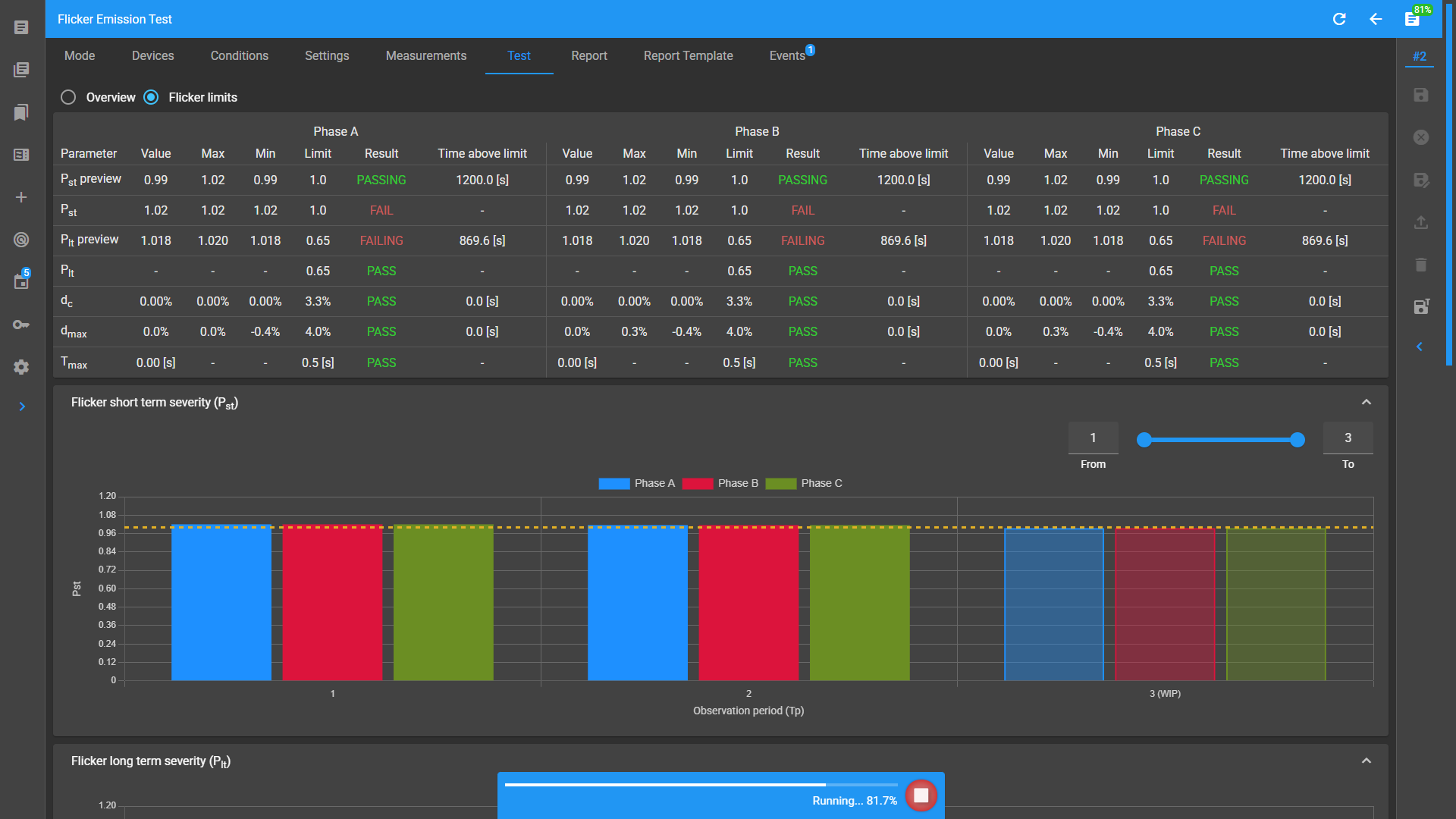

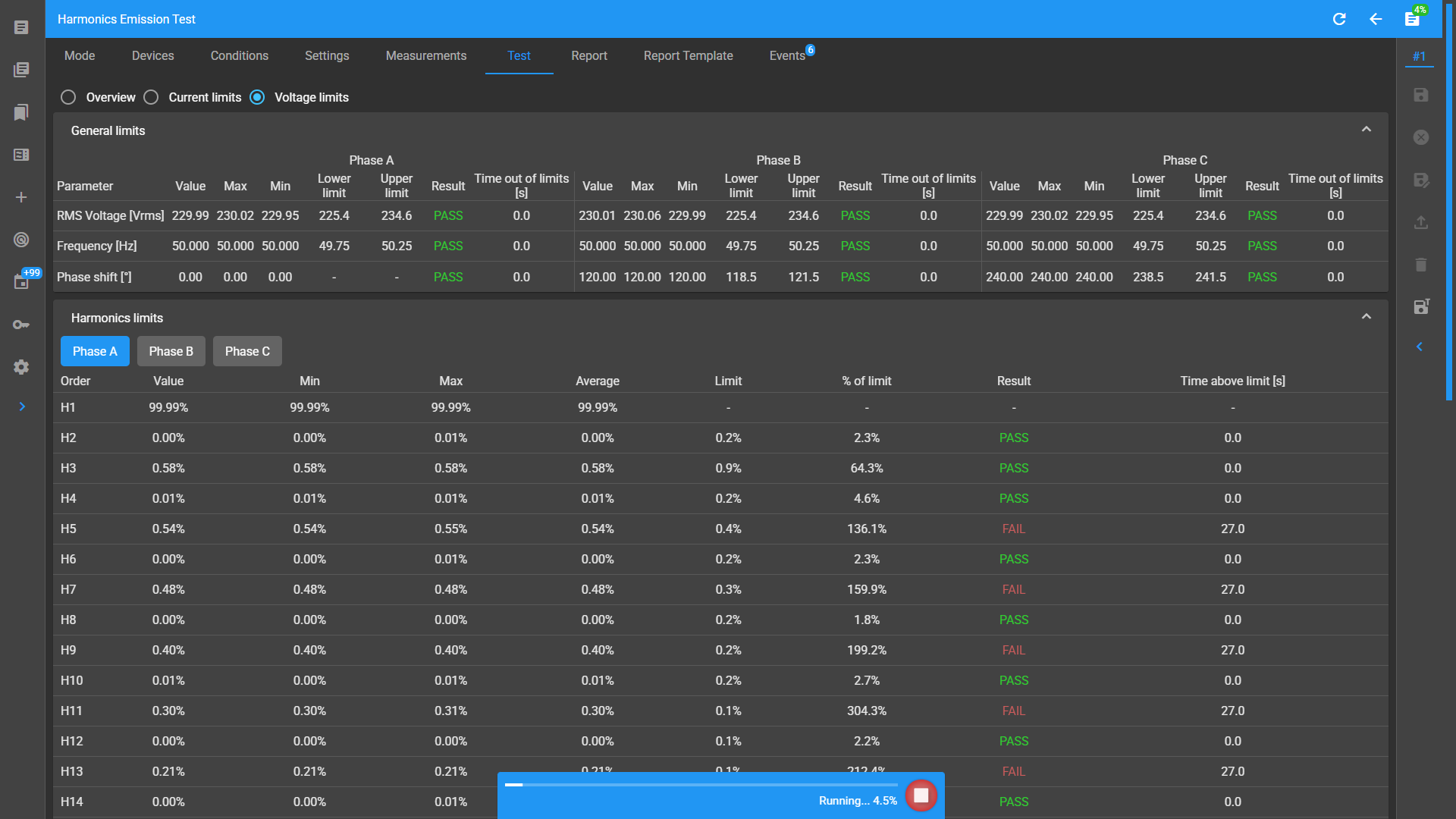

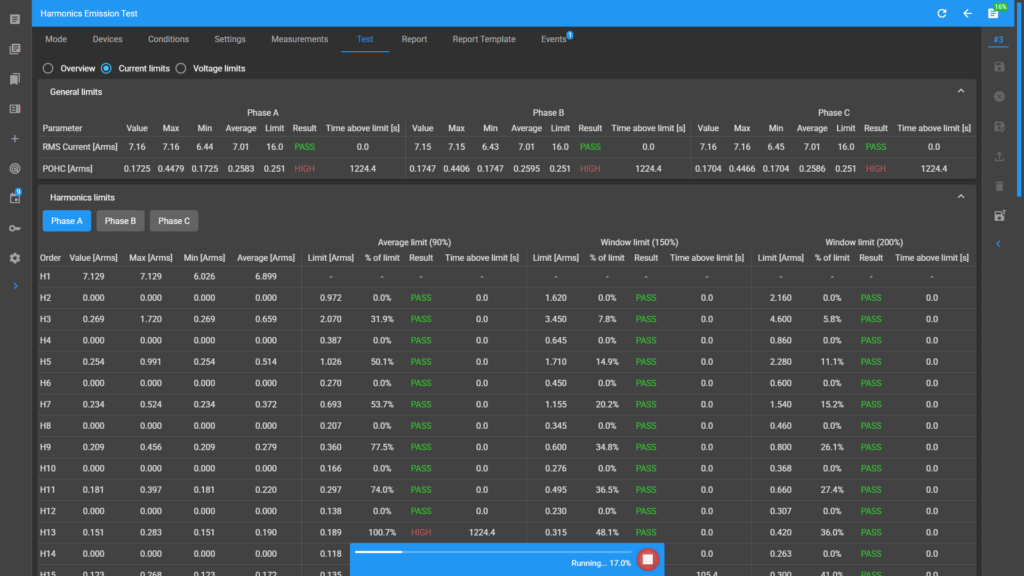

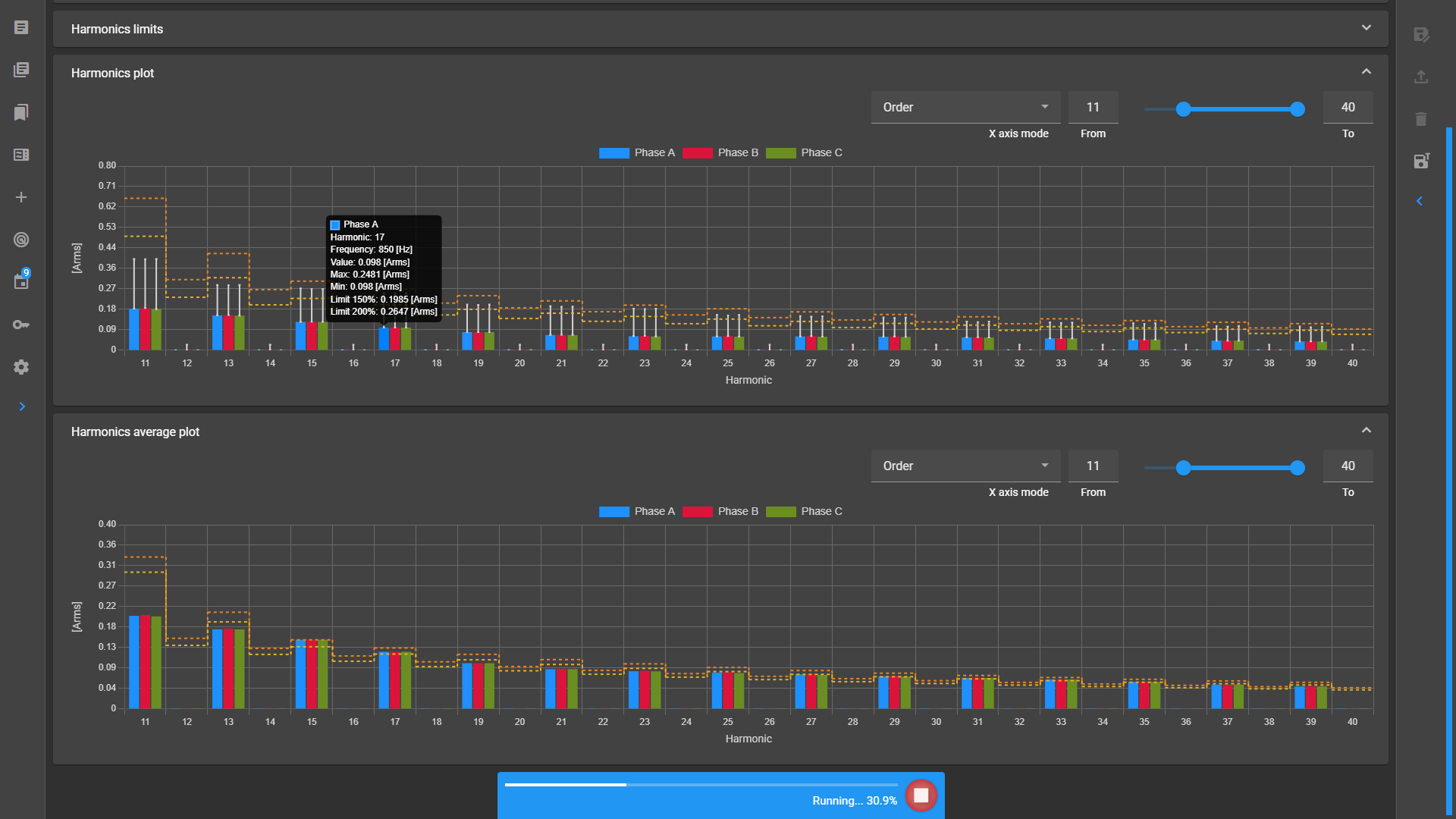

실시간 데이터 시각화, 단계별 테스트 워크플로, 자동 보고서 생성을 통해 엔지니어들은 규정 준수 문제를 신속하게 파악하고, 디버깅 주기를 단축하며, 완벽한 테스트 문서를 확실하게 작성할 수 있습니다.
| 모델 | 상 수 | 암페어 / 상당 | EPTS 옵션 (VAC/VDC1) |
||||||
|---|---|---|---|---|---|---|---|---|---|
| SmartTS-HFI-3-75A | 3: 3상 | 75A | EPTS-75A | ||||||
| SmartTS-HFI-3-40A | 3: 3상 | 40A | EPTS-32A | ||||||
| SmartTS-HFI-3-32A | 3: 3상 | 32A | EPTS-32A | ||||||
| SmartTS-HFI-3-16A | 3: 3상 | 16A | EPTS-16A | ||||||
| SmartTS-HFI-1-16A | 1: 단상 | 16A-1 | EPTS-16A | ||||||
| SmartTS-HF-1-16A | 1: 단상 | 16A | 주 1 참조 | ||||||
참고 1: 고조파 및 플리커 시험 전용 한정 버전입니다.
지원되는 AC 및 DC 전원: AZX, AGX, AFX 시리즈
