ITIC 곡선 테스트: AC 전원 공급 장치 또는 계통 시뮬레이터를 사용하여 서버 전원 공급 장치를 검증하는 방법

ITIC 곡선 테스트: 서버 전원 공급 장치의 검증 방법

ITIC 곡선 표준은 데이터 센터의 테스트 및 검증 과정에서 어떻게 활용되나요?

AI 및 하이퍼스케일 워크로드를 위해 구축된 데이터 센터들은, 약 10년 전 업계가 예상했던 것보다 안정성이 떨어지는 전력망에 연결되고 있습니다. 서버 전원 공급 장치는 이제 과거에는 드물게 발생하던 전압 강하, 전압 상승, 정전 상황을 견뎌내야 하며, 이를 입증하기 위해서는 업계 표준 전압 내성 벤치마크인 ITIC 곡선 테스트가 필요합니다. 이 테스트를 올바르게 수행하려면 실제 랙과 전원 선반이 실제로 작동하는 전력 수준에서 이러한 장애를 정확하고 반복적으로 재현할 수 있도록 설계된 교류 전원 공급 장치나 전력망 시뮬레이터가 필요합니다.

ITIC 곡선은 무엇을 나타내는가?

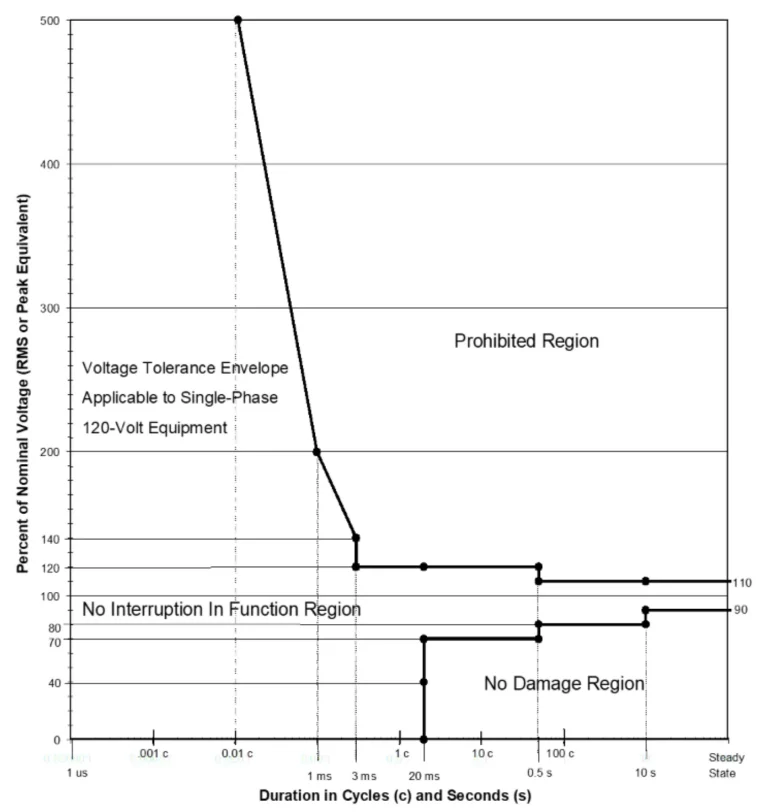

ITIC 곡선 (정보기술산업협의회 곡선, 이전 명칭: CBEMA 곡선)은 2000년부터 IT 및 서버 장비의 전압 허용 범위를 정의해 왔습니다. 이 곡선은 장비가 오작동하거나 손상을 입기 전에 교류 전압이 정격값에서 얼마나 멀리 변동할 수 있는지, 그리고 그 상태가 얼마나 오래 지속될 수 있는지를 다음 세 가지 영역에 걸쳐 나타냅니다:

  • 금지 구역 — 손상을 초래할 위험이 있는 과전압/서지 상태
  • 기능 영역 내 중단 없음 — 장비가 정상적으로 계속 가동되어야 하는 작동 범위
  • 무손상 영역 — 기능이 일시적으로 상실되더라도 손상을 일으키지 않아야 하는 더 깊은 함몰부나 짧은 중단 현상

실제 현장 조건이 항상 이 선 안쪽에 머무르는 것은 아닙니다. 전력망의 스위칭 과도 현상이나 발전기/UPS 전환 시 발생하는 현상은 곡선의 공시된 한계를 훨씬 초과하는 급격한 전압 변동을 일으킬 수 있으므로, 성능이 뛰어난 테스트 소스는 표준 사그/스웰/드롭아웃 시퀀스뿐만 아니라 허용되지 않는 영역까지 커버할 수 있는 여유가 있어야 합니다.

AI 인프라에 있어 ITIC 테스트가 필수 요소가 된 이유

  • AI 워크로드는 전력망에 부담을 줍니다. 고밀도 GPU 및 가속기 랙은 급격한 고전류 부하를 발생시켜, 외부 전력 공급선과 현장 백업 시스템 모두에 부담을 줍니다.
  • 새로운 사이트는 대개 전력망이 취약한 지역에 위치하는 경우가 많습니다. 토지 및 전력 확보 문제로 인해, 건설이 대도시의 밀집된 인프라에 비해 전력 공급 품질이 덜 안정적인 지역으로 밀려나고 있습니다.
  • 모든 백업 전환은 시스템에 영향을 미치는 사건입니다. 전력망에서 UPS를 거쳐 발전기로 전환되는 과정 자체가 전압 변동 현상으로, 전원 공급 장치는 하드 리셋 없이 이를 감당해야 합니다.

ITIC 인증을 받기 위해 AC 전원이 충족해야 할 요건

ITIC 테스트는 단일 측정값이 아닙니다. 이는 전원이 공급 중인 전원 공급 장치나 전원 셸프에서 출력 전압 강하, 리셋 또는 셧다운 현상을 관찰하면서 수행되는 일련의 전압 변화 과정을 말합니다. 즉, 전원 공급 장치는 다음 조건을 충족해야 합니다:

  • 평균 RMS값이 아닌 AC 파형에 맞춰 걸음의 크기와 지속 시간을 정밀하게 동기화합니다.
  • 짧고 강도가 높은 사건을 통해 허용되지 않는 영역까지 분석하여 설계 여유를 확보한다
  • 실제 랙 전력 수준에서 단상, 분할상 및 3상 구성 전반에 걸쳐 전원을 복구하고 원활하게 반복 실행

재생형 전력망 시뮬레이터는 바로 이러한 목적을 위해 개발되었습니다. 즉, 전압 강하/상승/정전/과도 현상의 전체 과정을 원활하게 처리하고, 미사용 에너지를 열로 소모하지 않고 전력망에 다시 공급하도록 설계되었습니다.

ITIC 테스트용 그리드 시뮬레이터 및 AC 전원 공급 장치 제품군

  • RGS 시리즈 회생형 계통 시뮬레이터 — 약 12 kVA에서 1.296 MVA+까지 확장 가능한, 4사분면 AC/DC 부하를 옵션으로 지원하는 2-in-1 그리드 시뮬레이터입니다. 내장된 200 µs 분해능의 디지타이저/오실로스코프는 별도의 측정 설비 없이도 곡선상의 서브 밀리초 단위의 스웰, 드롭아웃 및 링웨이브 지점을 직접 포착합니다.
  • PHIL을 탑재한 GSZ 시리즈 회생형 전력망 시뮬레이터 — ITIC 방식의 과도 현상 생성 기능과 실시간 전력 하드웨어-인-더-루프(Power Hardware-in-the-Loop) 전력망 모델링을 결합한 제품입니다. 30 kVA/kW 단위로 제공되며, 병렬 연결을 통해 최대 550 kVA/kW까지 확장 가능하며, 고출력 시스템의 경우 1.1 MW 이상에 달합니다.
  • AGX 시리즈 올인원 회생형 AC/DC 전원 공급 장치 — 단일 섀시에 AC 소스, DC 전원, 전류 소스, AC/DC 부하 및 PHIL 인터페이스를 통합하여, 4U당 최대 24 kW를 제공하며 총 출력 범위는 6 kVA에서 1.296 MVA+에 이릅니다.
  • SmartSource Suite — 반복 가능하고 정밀한 시퀀싱을 통해 완전한 ITIC 시퀀스(처짐, 팽창, 드롭아웃, 링웨이브, 사용자 정의 파형)를 구축하고 실행할 수 있는 당사의 브라우저 기반 제어 플랫폼입니다.

또한, 이러한 플랫폼 전반에 걸친 상간 및 채널간 갈바닉 절연은 비대칭적이고 위상 불균형이 있는 고장 테스트를 지원하며, 이는 대칭적인 3상 고장 현상보다 실제 전력망 고장의 거동과 더 유사합니다. 아울러 RGS, GSZ 및 AGX 시리즈는 공통된 제어 아키텍처를 공유하므로, 부품 수준 전원 공급 장치(PSU) 인증을 위해 구축된 ITIC 시퀀스를 플랫폼을 전환하지 않고도 전체 전원 셸프 및 랙 검증 단계로 확장 적용할 수 있습니다.

ITIC와 다른 면역성 표준의 비교

ITIC 곡선은 데이터 센터 전원에 적용되는 유일한 전압 내성 기준이 아닙니다. ERCOT의 저전압 내성(Low Voltage Ride-Through) 요구 사항과 SEMI F47은 각각 계통 연계 발전 설비 및 반도체 장비에 대해 고유한 전압 대 지속 시간 한계를 정의하고 있습니다. 이 세 가지 기준을 비교해 보면, 표준에 따라 전압 수준과 허용 지속 시간이 상당히 다르지만, 기본이 되는 시험 방법은 동일합니다. 즉, 정의된 기간 동안 비정상적인 교류 전압 조건을 적용하고 장비가 이를 견뎌내는지 확인하는 것입니다. 한 가지 시험을 수행할 수 있는 시험 장비는 적절한 프로그래밍을 통해 일반적으로 세 가지 시험 모두를 수행할 수 있습니다.

데이터 센터 전력 테스트 계획의 완성

ITIC 곡선 시험은 광범위한 전력 품질 인증의 일부입니다. 또한 고조파 및 플리커 규정 준수(SmartTS-HFI 테스트 시스템), 전압 저하 및 단시간 정전(EPTS 시리즈, 상당 최대 100 A), 그리고 전원 체인의 DC 측에 대한 BBU/에너지 저장 장치 검증도 지원합니다.

자주 묻는 질문

ITIC 곡선 테스트에서는 무엇을 확인하나요?

이 장치는 서버 전원 공급 장치가 업계의 전압 허용 범위 내에서 정상적으로 작동하는지 확인하며, 전압 강하, 전압 상승 및 정전 상황에서도 오작동이나 손상을 입지 않고 정상적으로 작동하도록 보장합니다.

ITIC 커브 테스트를 수행하는 데에는 어떤 과정이 포함되나요?

테스트 엔지니어는 전원 공급 장치의 AC 입력에 전압 저하, 전압 상승, 전압 단절 및 과도 현상 시퀀스를 프로그래밍한 다음, 각 단계에서 피시험 장치(DUT)의 드룹, 리셋 또는 셧다운 여부를 모니터링합니다. 당사의 RGS 및 GSZ 시리즈 그리드 시뮬레이터는 이러한 시퀀스를 직접 생성하며, 프로그래밍은 SmartSource Suite가 처리합니다.

어떤 장비가 필요한가요?

전압 크기와 지속 시간을 빠르고 정밀하게 제어할 수 있는 프로그래머블 AC 전원 또는 회생형 전력망 시뮬레이터로, 적용된 각 이벤트와 피시험 장치의 응답을 확인할 수 있는 계측 기능을 갖추고 있습니다. 당사의 RGS, GSZ 및 AGX 시리즈는 이러한 용도로 설계되었으며, 벤치 규모 전원부터 메가와트급 랙 테스트에 이르기까지 폭넓은 범위를 지원합니다.

ITIC 곡선 시험은 필수인가요?

아닙니다. 이는 규제상의 요구 사항은 아니지만, 실제 환경에서 불완전한 전력망 전원을 사용할 때 안정적인 작동을 확인하기 위한 업계 표준 지침입니다.

ITIC 곡선은 SEMI F47과 어떻게 다른가요?

ITIC 곡선은 IT 및 서버 장비에 대한 일반적인 전압 허용 오차를 다루는 반면, SEMI F47은 반도체 공정 장비의 전압 강하 내성에 초점을 맞춘 보다 구체적인 표준입니다.

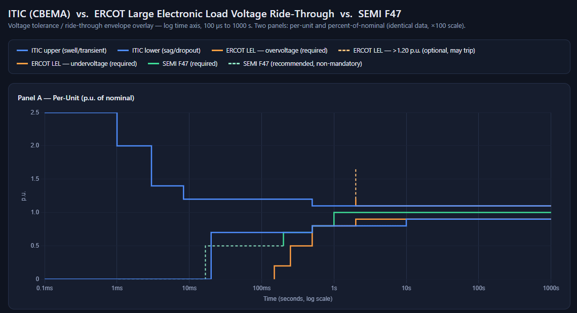

ITIC 곡선 시험 표준

요약

ITIC 곡선 테스트 기능은 당사의 AGX 시리즈 올인원 전원 공급 장치, RGS 그리드 시뮬레이터 제품군, AZX 시리즈 올인원 AC/DC 전원 공급 장치 및GSZ 시리즈 회생형 그리드 시뮬레이터에서 이용할 수 있습니다.

애플리케이션 엔지니어와 상담하기

AI 서버용 PSU, 파워 셸프 또는 랙급 PDU를 위한 ITIC 테스트 프로그램을 계획 중이신가요? 당사의 애플리케이션 엔지니어들이 벤치 레벨 인증부터 메가와트급 랙 검증에 이르기까지, 귀사의 전압, 전력 및 위상 요구 사항에 맞는 적절한 AC 전원 공급 장치 또는 그리드 시뮬레이터를 구성하는 데 도움을 드릴 수 있습니다. 당사의 데이터 센터 전력 테스트 솔루션을 살펴보시거나 영업팀에 문의해 주십시오.

자세한 내용은 sales@pacificpower.com으로 문의해 주시기 바랍니다.
